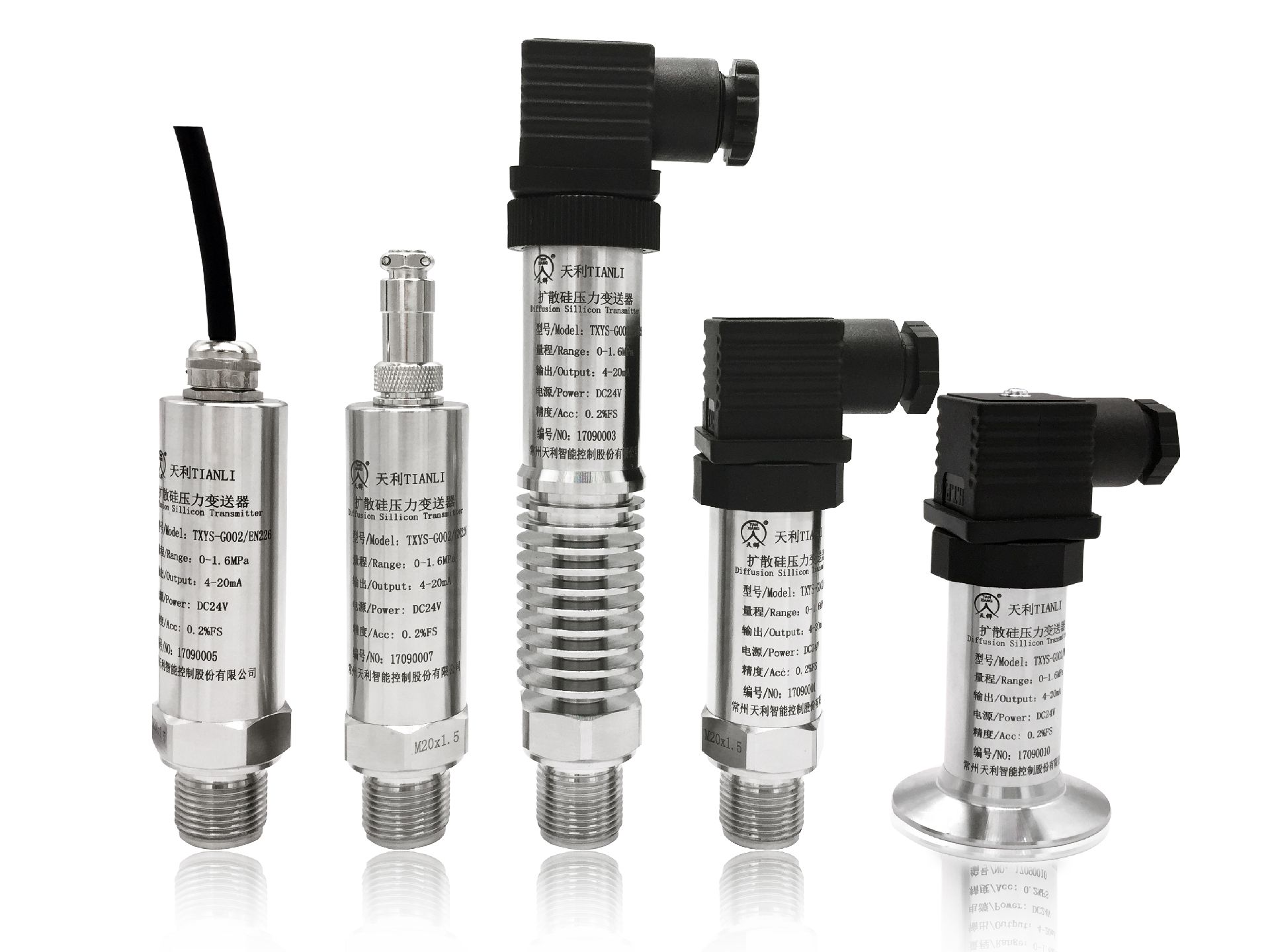

- 天祥TXY精巧型压力变送器/压力传感器
详细信息
品牌：天祥 型号：TXY精巧型 加工定制：是 测量介质：与316L不锈钢兼容的各种介质 测量范围：-100kPa、0～10kPa、160MPa kPa 精度等级：0.1、0.2、0.5级可选 输出信号：4～20mA、0～5V、0～10V、485、4 mA 电源电压：12-30VDC V TXY精巧型压力变送器
一、概述
TXY通用型压力变送器采用316L材质扩散硅压力芯体(常规)作为敏感元件，内置处理电路，经过计算机自动测试，并用激光调阻工艺进行了宽温度和灵敏度补偿，将传感器毫伏信号转换成标准电压﹑电流、485信号输出，可直接与计算机、控制仪表﹑显示仪表等相连。
选用高稳定性和高可靠性的压阻式压力传感器和高性能的变送器专用电路，整体性能稳定可靠，可进行远距离信号传输。采用一体化全不锈钢结构，经过多次不锈钢焊接，实现了全固态设计，安装方便，具有极高的抗振性和抗冲击性，在恶劣环境中可以长期使用。
二、特点
●外壳防护等级IP65
●316L不锈钢隔离膜片结构
●高精度、全不锈钢结构
●微型放大器，电压、电流/485、Hart信号输出
●抗干扰强、长期稳定性好
●形式结构多样化，安装使用方便
●量程范围宽，可测量表压、绝压
●抗振动、抗冲击
三、适用范围
压力变送器是工业实践中常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。
四、性能参数
量程范围 -100kPa…0～10kPa…160MPa 压力类型 表压、绝压 供电电源 12-30VDC 输出信号 4～20mA、0～5V、0～10V、485、4～20mA+hart 工作温度 -40℃～85℃ 介质温度 -40℃～85℃ 储存温度 -40℃～85℃ 零点温漂 ±0.1%FS（-20℃～85℃） 灵敏度温漂 ±0.1%FS（-20℃～85℃） 过载压力 150%FS 机械振动 20g（20～5000HZ) 冲击 100g（11ms） 综合精度 0.1、0.2、0.5级可选 绝 缘 100MΩ/250VDC 响应时间 ≤1ms（上升到90%FS） 长期稳定性 ±0.2%FS/年 EMC浪涌 （IEC61000-4-5）2KV EMC静电 （IEC61000-4-2）接触放电8KV，空气放电15KV 防护等级 IP65 防爆等级 本安防爆ExiaⅡCT4～T6、隔爆ExdⅡ CT6 Gb 材质 外壳不锈钢；隔离膜片316L 介质兼容 与316L不锈钢兼容的各种介质
五、选型表
精巧型压力变送器
TXY□-□□□□/□□□□□□传感器类型 S-G 扩散硅表压(常规) S-A 扩散硅绝压(常规) S-Y 应变片表压（高压/粘度高场所） S-P 蓝宝石表压（耐高温耐低温） S-L 蓝宝石绝压（耐高温耐低温） S-B 单晶硅表压（高精度0.1级） S-J 单晶硅绝压（高精度0.1级） S-W 微熔表压 过程接口 00 M20*1.5 01 NPT1/2 02 NPT1/4 03 G1/2 04 G1/4 07 M14*1.5 输出信号 2 模拟量4-20mA(两线制) 5 电压0-5V（三线制） 6 485信号（DC24V供电） 8 电压0-10V（三线制） 9 4-20mA+hart 外壳类型 M 精巧型配赫斯曼接插件 G 精巧型配航空插座 E 精巧型葛兰型直接出线 S 高温精巧型配赫斯曼接插件（*高蒸汽300℃） W 卫生型卡箍配赫斯曼接插件（φ50.5） 现场显示 N 无显示表头 A 带显示表头 精度等级 1 0.1级 2 0.2级 3 0.5级 特殊要求(多选项) 无 无特殊要求 i 本安防爆ExiaIICT6 d 隔爆防爆ExdIICT6（外壳类型区别于上述选型） Q 齐平膜传感器 L 316接头（不选为304接头） Y 全英文铭牌 Z 中性铭牌 参见量程选型详表 选型举例：TXYS-G002/MN3i16

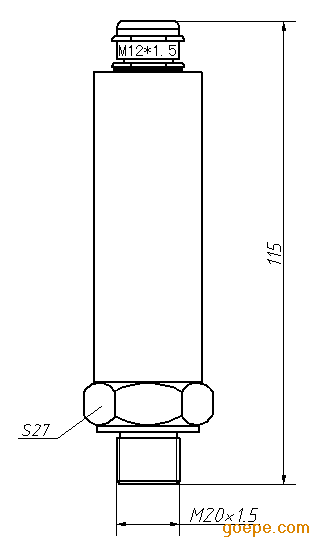

精巧型压力变送器，表压，接口螺纹M20*1.5，输出两线制4-20ma电流信号，霍斯曼接插件试样，不带表头显示，精度等级0.5级，本安防爆型，量程为0-40Mpa量程选型详表 编码 量程 编码 量程 编码 量程 编码 量程 编码 量程 27 0-10Kpa 01 0-35Kpa 02 0-70Kpa 03 0-100Kpa 05 0-350Kpa 47 0-0.6Mpa 07 0-1Mpa 26 0-1.6Mpa 42 -0.1-1.6Mpa 22 0-2.5Mpa 23 0-4Mpa 20 0-6Mpa 58 0-8Mpa 11 0-10Mpa 38 0-16Mpa 13 0-25Mpa 15 0-35MPa 16 0-40Mpa 92 0-50Mpa 17 0-60Mpa 特殊量程可定制 六、尺寸图直接引线接头

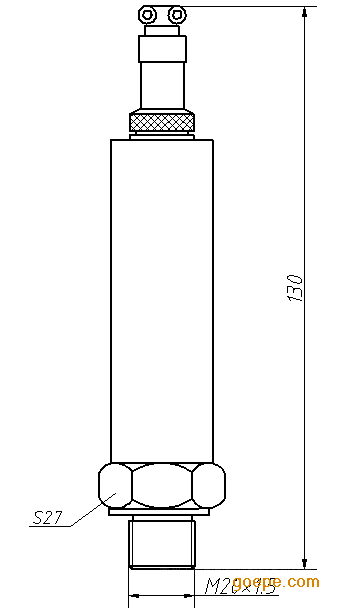

航空接头

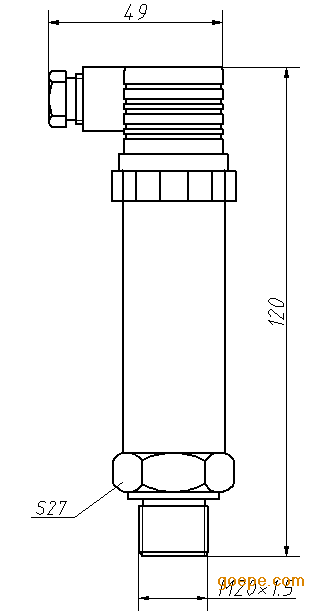

赫斯曼接头

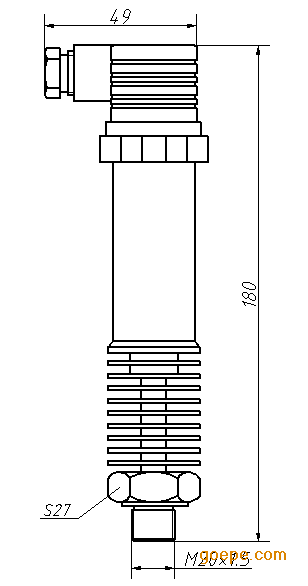

赫斯曼接头高温型

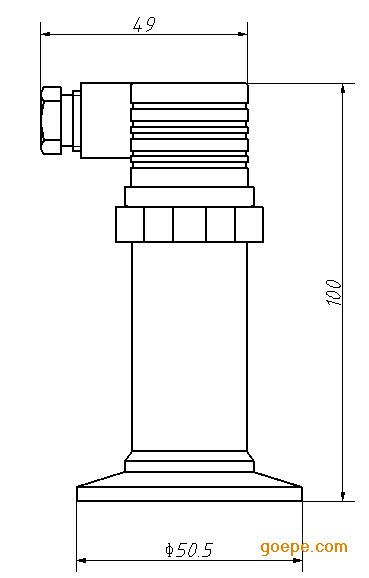

赫斯曼接头卫生型
七、接线图

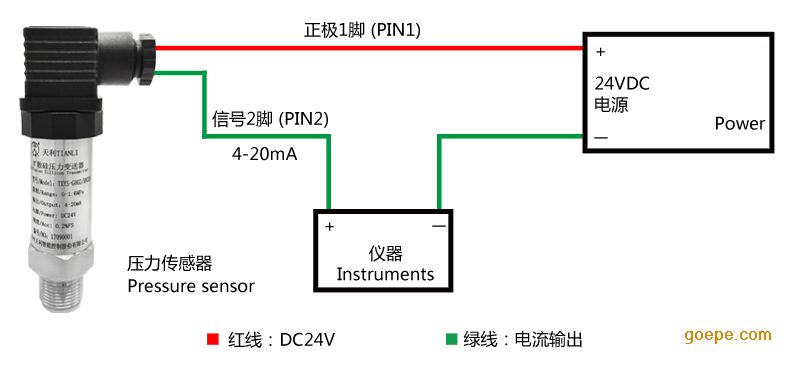

两线制电流输出接线图

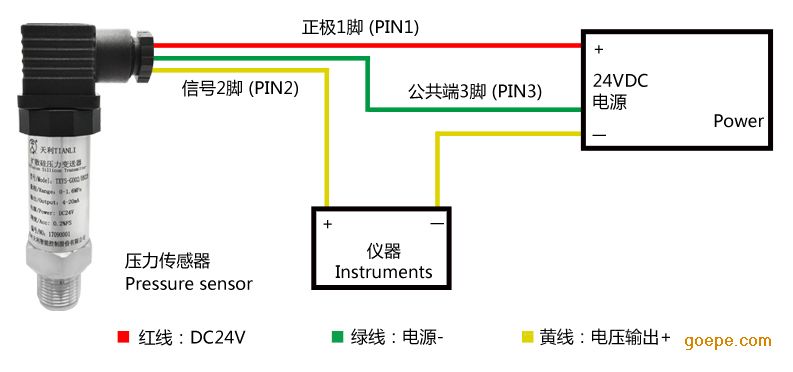

三线制电压输出接线图
-
-
