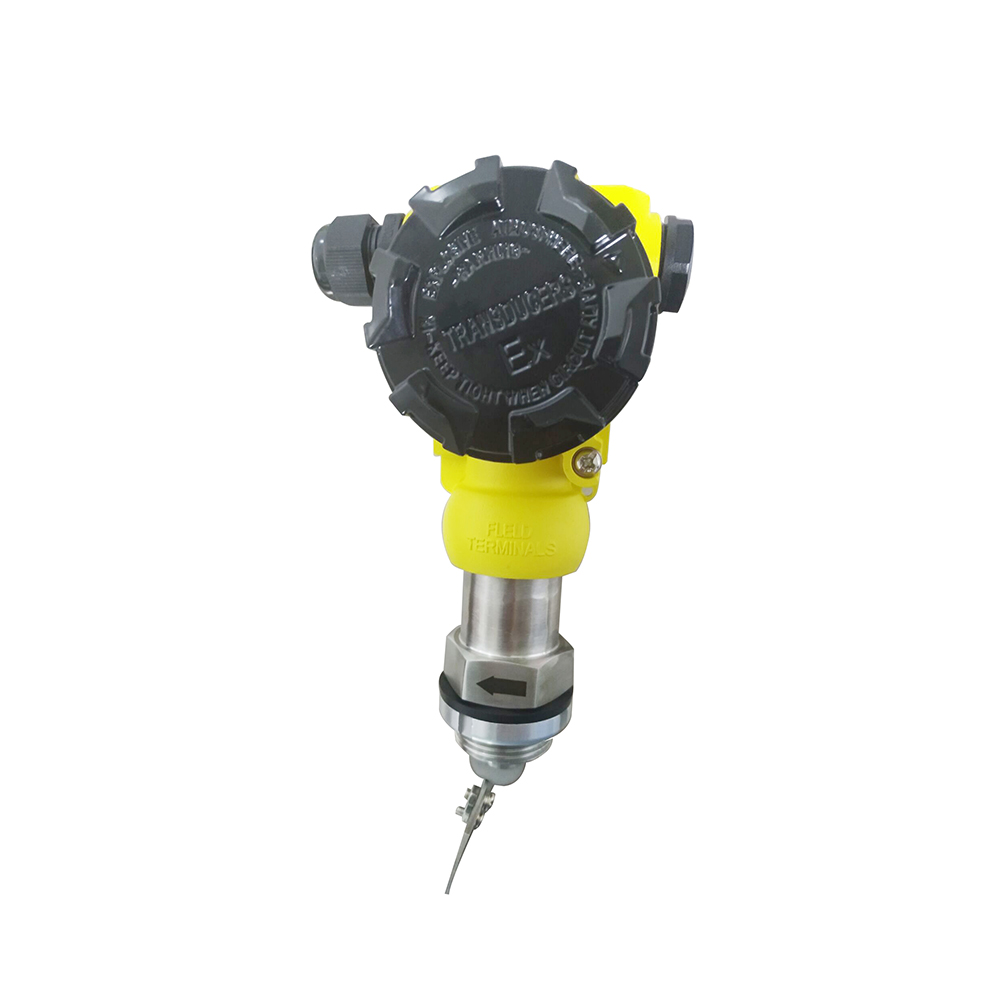

天祥TX-WF16系列防爆流量开关

TX-WF16系列防爆流量开关

一、原理原理

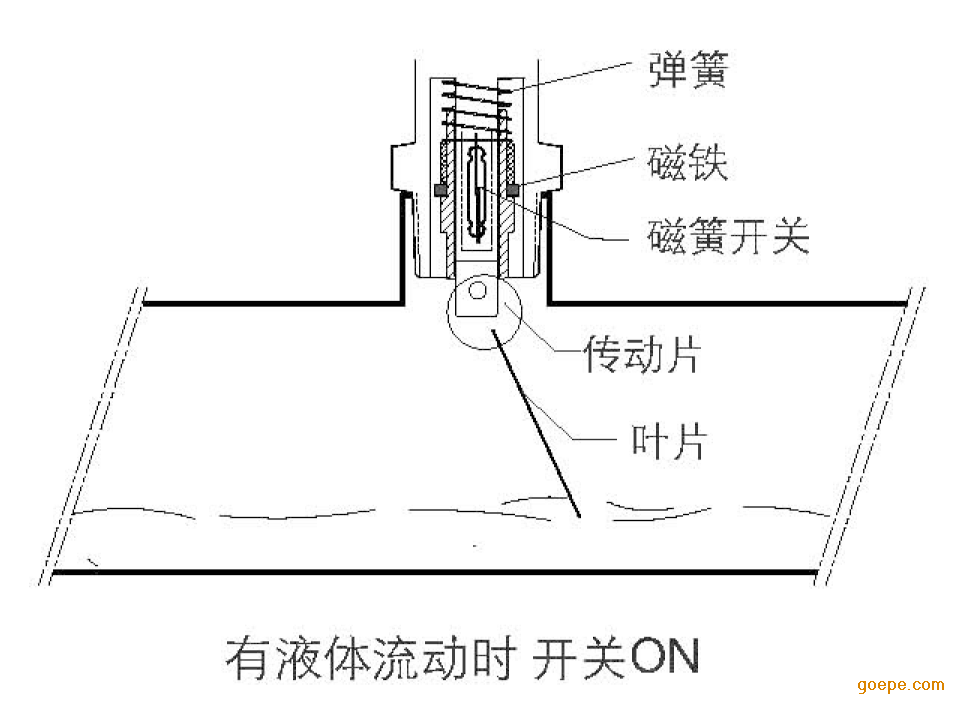

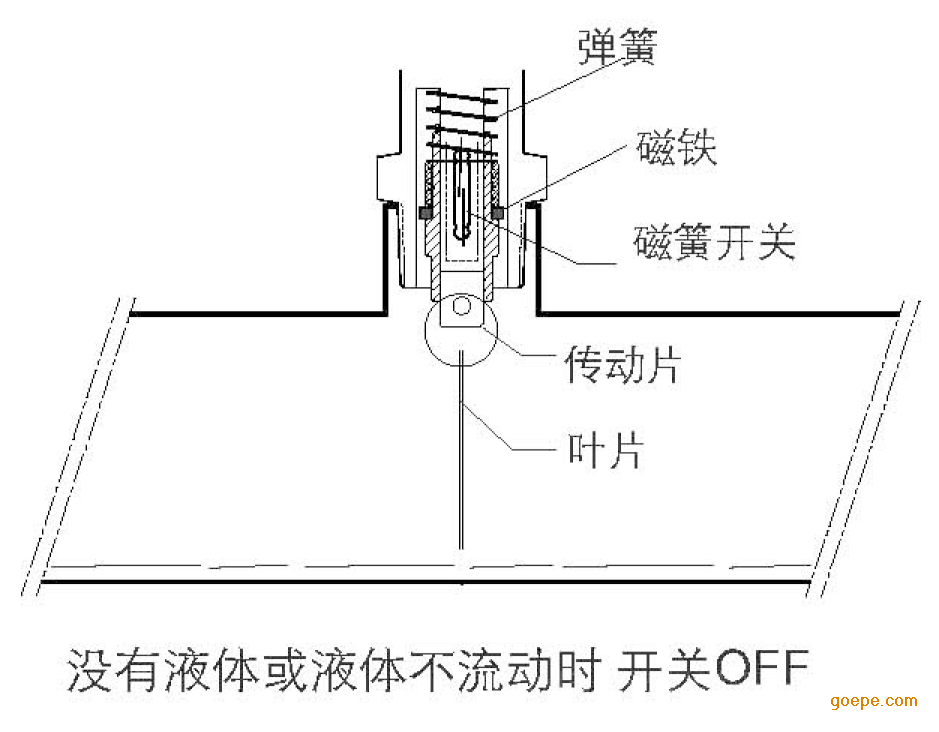

TX-WF16系列防爆流量开关是利用水的流动力量带动叶片，来测试管内液体是否流动，当液体在管路内没有流动时，弹簧将磁铁往下压叶片成垂直，此时磁簧开关无动作，接点在常开（NO）位置。当管路内有液体流动且液体流量足以将叶片推高约20°~30°时，叶片上方至偏心传动片将磁铁往上推，而磁铁的吸力使磁簧开关动作，此时接点接通（close）。由于管径的不同叶片长度也要随之改变。

 二、特点

具有良好的重复性；较小的压力损失；耐脏性能良好，良好的防尘防水性能

TX-WF16防爆水流量开关，是一种全新结构的防爆挡片式流量开关，它严格按照防爆工艺制造，在结构上大大简化，可靠性、使用寿命、使用温度范围、工作压力及对使用环境的要求等多方面均远优于普通靶式流量开关。

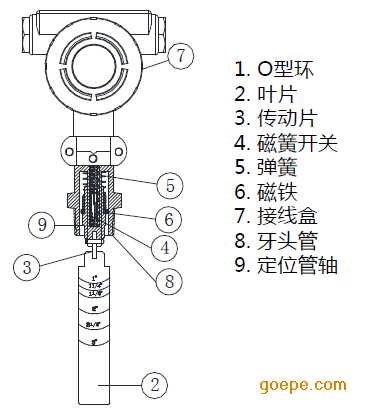

三、结构剖面图

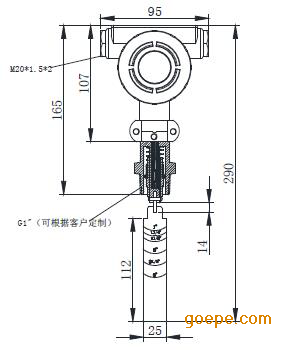

四、尺寸图

五、流量控制范围表

1加仑=3.7854升

六、产品规格

七、安装步骤

1. 叶片长度决定动作点位置。先依据导管尺寸及所希望设定动作点的位置来决定叶片长度，然后在叶片上适当的标记线处，将叶片裁断。（使用者亦可在非标记线处自行截取适当长度）

2. 叶片平面与管截面平行安装，固定在1’’NPT牙口上。

3. 装配完成时必须确定产品上流动箭头“FLOW”的标记与导管平行。（液体流通的管路必须呈水平）

4. 流动开关要固定在T接头时，必须先用止泻带缠绕好后再装到牙口上锁紧既可。
