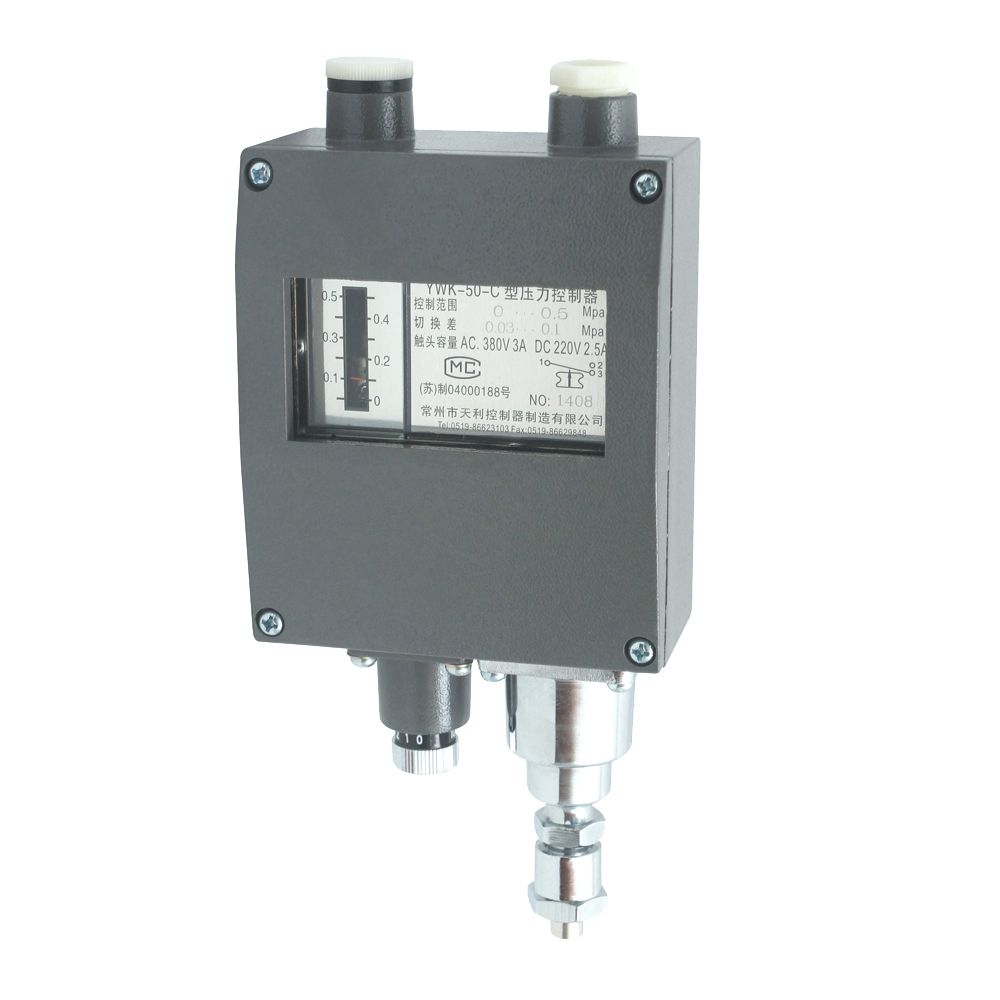

- 天祥YWK-50-C船用压力控制器
详细信息
品牌:天祥 型号:YWK-50-C 加工定制:是 类型:机械 测量范围:-0.1~4MPa 适用范围:可用于气体、蒸汽等气体介质和液
概述
YWK-50-C压力控制器采用波纹管式传感器,可用于气体、蒸汽等气体介质和液体介质。控制器设定值可调,调节范围-0.1~4MPa。
YWK-50-C型:采用铸铝壳体,为防水型,控制器满足船用条件。
主要技术性能环境温度 -25℃~55℃ 外壳防护等级 IP44 抗振性能 2~25Hz 1.6mm 25~100Hz 40m/s2 触点容量 AC 380V 3A(阻性) DC 220V 2.5A (阻性) 重复性误差 见规格表
切换差可调序号 设定值调
节范围
MPa切换差调
节范围
MPa设定值
误差
MPa重复性误差
MPa备注 1 -0.1~0 0.0065~0.026 ±0.004 0.002 同序号6~11备注栏 2 0~0.1 0.006~0.028 ±0.004 0.002 被控介质对黄铜﹑锡青铜﹑铅锡焊料无腐蚀作用 3 0~0.2 0.01~0.08 ±0.008 0.004 4 0~0.3 0.025~0.1 ±0.012 0.006 5 0~0.5 0.03~0.1 ±0.02 0.01 6 0~0.8 0.07~0.25 ±0.032 0.016 7 0~1 0.07~0.25 ±0.04 0.02 被控介质对黄铜、1Cr18Ni9Ti不锈钢、
铅锡焊料无腐蚀作用8 0~1.5 0.1~0.28 ±0.06 0.03 9 0~2 0.12~0.3 ±0.08 0.04 10 0~3 0.15~0.5 ±0.12 0.06 11 0~4 0.25~0.6 ±0.16 0.08
设定值的调整
压力控制器的设定值调整步骤,举例说明如下:
【例】:选用0~0.8 MPa规格的压力控制器, 要求控制气体压缩机的输出压力保持在0.5~0.6 MPa之间,具体操作步骤如下:- 将控制器的开关接线端子接入压缩机电机的电源控制回路中(接1-3端子则降压接通,升压断开)将被控气体导入控制器波纹管室;
- 旋动设定值调节杆,使指针指示在标度尺刻度0.5MPa上,此值即为下切换值;
- 接通电源,使压缩机工作,气体压力上升。反复调整切换差旋钮,使压力上升到0.6MPa(上切换值)时,控制器开关切换。
安装- 打开表盖,将控制器垂直安装在仪表上,严禁用手拨动或用工具碰撞拔臂,以防改变性能;
- 取下锁紧螺母旋动调节杆,使指针指在所需控制的压力设定值上,拧紧锁紧螺母;
- 旋动切换差旋钮,以获取需要的切换差;

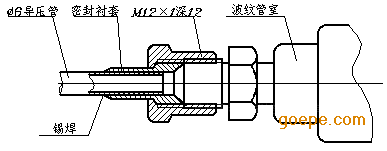

- 旋下接头将直径为6毫米的金属导压管的一端锡焊在套筒上,然后旋紧接头使连接管密封,被控介质由金属导压管进入波纹管室,如下图所示;
YWK-50-C 型压力控制器导压管连接图- 复查安装是否正确,装好表盖,接通电源。根据控制器使用情况,应作定期校对。
注意- 控制器指针指示值为下切换值,设定值调节范围即为下切换值调节范围;
- 切换差旋钮上数字仅表示切换值的大小程度而非实际值,实际值应从标准表读取;
- 被控介质压力不超过某一给定压力值时,指针应调整在比给定值低一个切换差值(即下切换值)的位置上,调整完毕后,不准再旋动切换差旋钮;
- 规格表中给的切换差调节范围是指保证提供的*小调节范围,实际范围可比表列值略宽。
外形尺寸及安装尺寸(单位:mm)
序号1、2规格的压力控制器
电气接线图
单刀双掷微动开关作用过程:
接线端1-3温度下降至下切换值接通,
接下端1-2温度下降至下切换值断开。
电缆:φ12船用或φ7.5三芯
-
