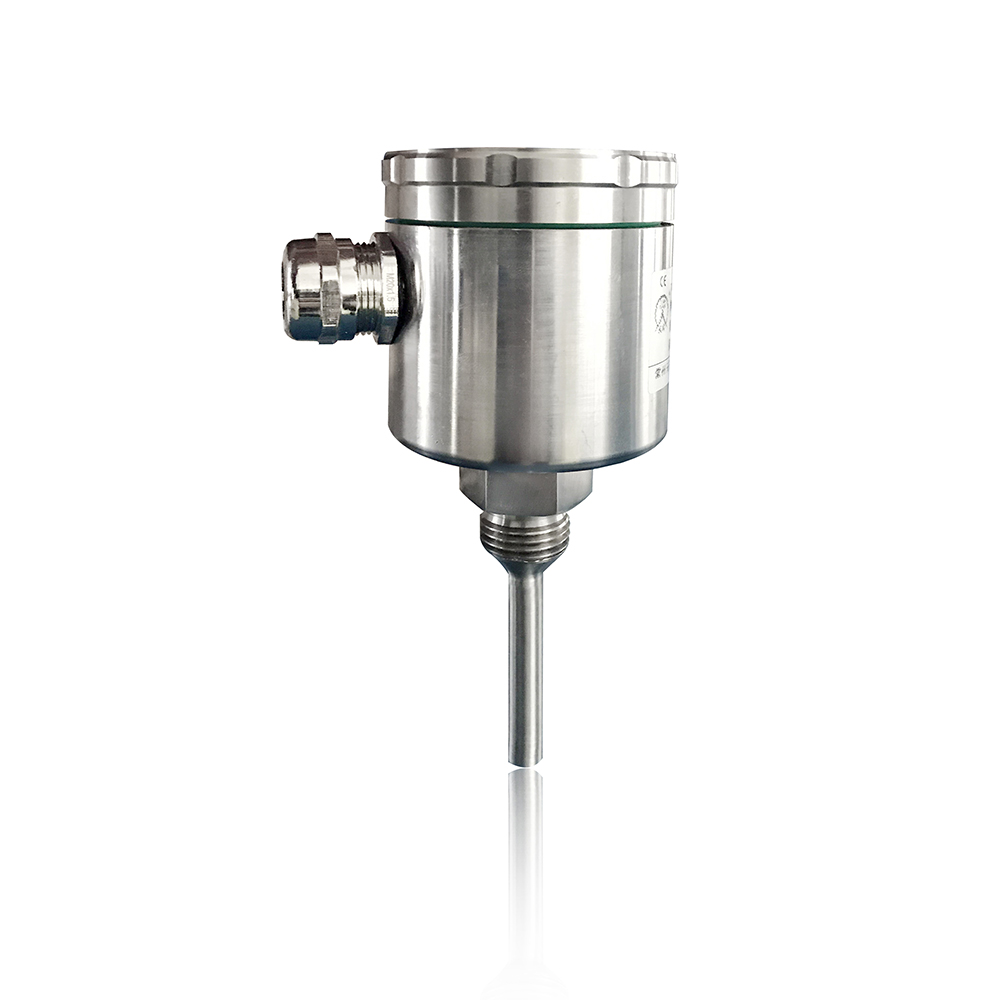

天祥TXZL12防爆流量开关

TXZL12防爆流量开关

一. 概述

TXZL12防爆流量开关可广泛应用于石油、化工、电力、冶金等易燃易爆场所流量检测。

TXZL12防爆流量开关是基于L.V.King热交换原理设计的，前端安装一个流量传感器，与介质接触部分有两个探针。一个测量介质温度，另一个测温并被加热，当没有介质流动时两个探针的温差*大，有介质流动时两个探针温差变小，温差的大小只与介质的流速有关，流速越大温差越小，流速越小温差越大，不流动时温差*大，同时与介质自身的导热性温度有关，当流速低于或上与某一设定值时，继电器接通或者断开，输出开关量信号。

本产品防爆标志为ExdIICT6 Gb，符合GB3836.1和GB3836.2相关标准要求。适用于爆炸性危险环境的ⅡC级,引燃温度组别T6组的可燃性气体或蒸气与空气形成的爆炸性混合物的场所。

备注：使用该仪器时，严禁带电开盖及操作。

二. 产品特点

l 无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；

l 探测探头与信号处理电路一体设计，安装使用方便；

l 内置温度补偿电路，介质及环境温度对流体的流速所造成的误差减到*小；

l 优选新型电路，电路发热小，器件贴片安装，可靠性高；

l 本产品内置继电器，仅输出开关量信号。

三.主要技术参数

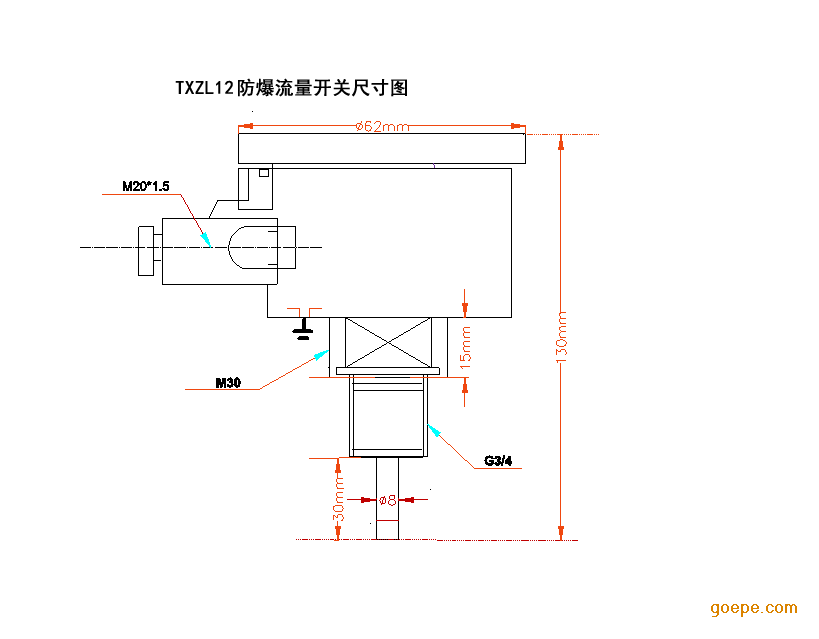

 四.  尺寸图

五.选型表

注：接口螺纹，传感器杆长尺寸可以非标定制。

六. 检测仪的安装

  安装方式：固定螺纹，安装螺纹为G3/4。

  安装过程不得破坏防爆结构。

七. 流量调节说明

    1.请正确按照产品内部标识正确接线；

    2.端子正确接线情况下，确保线头没有外置；

    3.打开仪器顶盖，用产品附件（一字螺丝刀）微调内置电位计；

    4.按顺时针方向，流量设定点变大；反之逆时针方向，流量设定点变小。

八. 注意事项

①严禁在现场带电开盖操作；

②内、外接地务必可靠；

③安装、调试、设置等操作必须由技术人员进行。

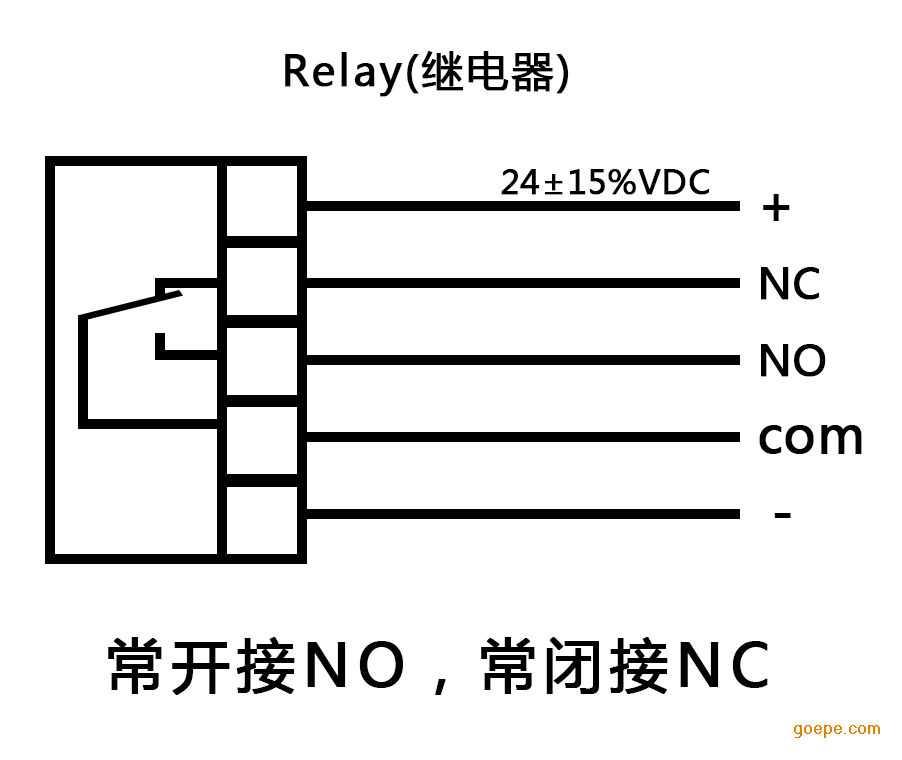

九、接线图
