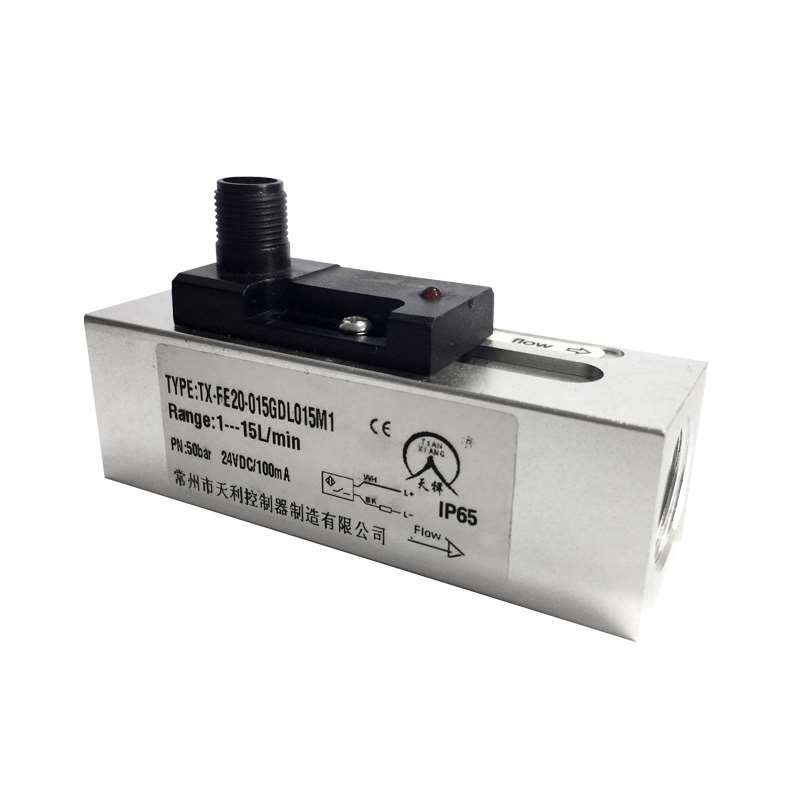

天祥TX20系列活塞式流量开关

设定范围

详见下表

重复性

±5%量程

迟滞

视开关点而定,*小0.6L/Min

开关设定刻度

介质为水,温度20℃,水平安装状态进行的.安装位置,介质和温度变回会对开关值略有影响

LED显示

直流供电LED显示开关状态

交流无LED显示

接线方式

M12接插件

输出

干簧开关,容量24VDC/250VAC,100mA

耐压

10bar(塑料)  50bar(铝型)  100bar(不锈钢)

平均压力损失

0.3bar(在25L/min)

介质温度

0~90℃

防护等级

IP65

TX20-GA材质

外壳:阳极氧化铝,活塞:POM塑料

弹簧:不锈钢,密封:NBR

TX20-GK材质

活塞:POM塑料,弹簧:不锈钢,密封:NBR

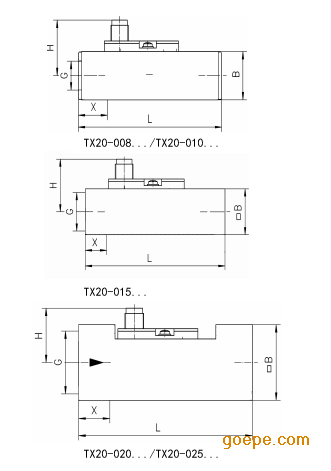

型号

压力bar

*流量L/min(水)

可调范围L/min(水)

G  mm

L  mm

H  mm

B  mm

X  mm

重量

kg

TX20-008...L(X)008

50

40

0.60(0.1)..8(7)

G1/4

93

36

30

12

0.22(0.50)

TX20-010...L(X)008

50

40

0.60(0.1)..8(7)

G3/8

93

36

30

15

0.20(0.51)

TX20-015...L(X)008

50

40

0.60(0.1)..8(7)

G1/2

93

36

30

15

0.18(0.48)

TX20-020...L(X)008

50

40

0.60(0.1)..8(7)

G3/4

105

36

35

15

0.23(0.65)

TX20-025...L(X)008

50

40

0.60(0.1)..8(7)

G1

105

36

40

15

0.32(0.82)

TX20-008...L(X)015

50

40

1(0.5)...15(13)

G1/4

93

36

30

12

0.22(0.53)

TX20-010...L(X)015

50

40

1(0.5)...15(13)

G3/8

93

36

30

15

0.20(0.51)

TX20-015...L(X)015

50

40

1(0.5)...15(13)

G1/2

93

36

30

15

0.18(0.48)

TX20-020...L(X)015

50

40

1(0.5)...15(13)

G3/4

105

36

35

15

0.23(0.65)

TX20-025...L(X)015

50

40

1(0.5)...15(13)

G1

105

36

40

15

0.32(0.82)

TX20-015...L(X)025

50

40

2(0.8)...25(25)

G1/2

93

36

30

15

0.18(0.48)

TX20-020...L(X)025

50

40

2(0.8)...25(25)

G3/4

105

36

35

15

0.23(0.65)

TX20-025...L(X)025

50

40

2(0.8)...25(25)

G1

105

36

40

15

0.32(0.82)

TX20-

008

G

D

L

015

M

1

TX20-

TX20系列活塞式流量开关

008

螺纹接口G1/4

010

螺纹接口G3/8

015

螺纹接口G1/2

020

螺纹接口G3/4

025

螺纹接口G1

G

内螺纹

D

直流供电24V±20%DC

J

交流供电230V±15%AC

L

阳极氧化铝外壳

X

不锈钢外壳

008

设定范围:0.6...8L/min

015

设定范围:1...15L/min

025

设定范围:2...25L/min

M

M12接插件

Z

直接附线

1

1个开关点输出

2

2个开关点输出

ZL04-

PU

02

M

Z

详述

ZL04-

M12四芯附线接插件

SL04-

自接线式M12附线接插件

PU

PUR材质

02

2米长

05

5米长

10

10米长

M

母插头

Z

直型

W

弯型
