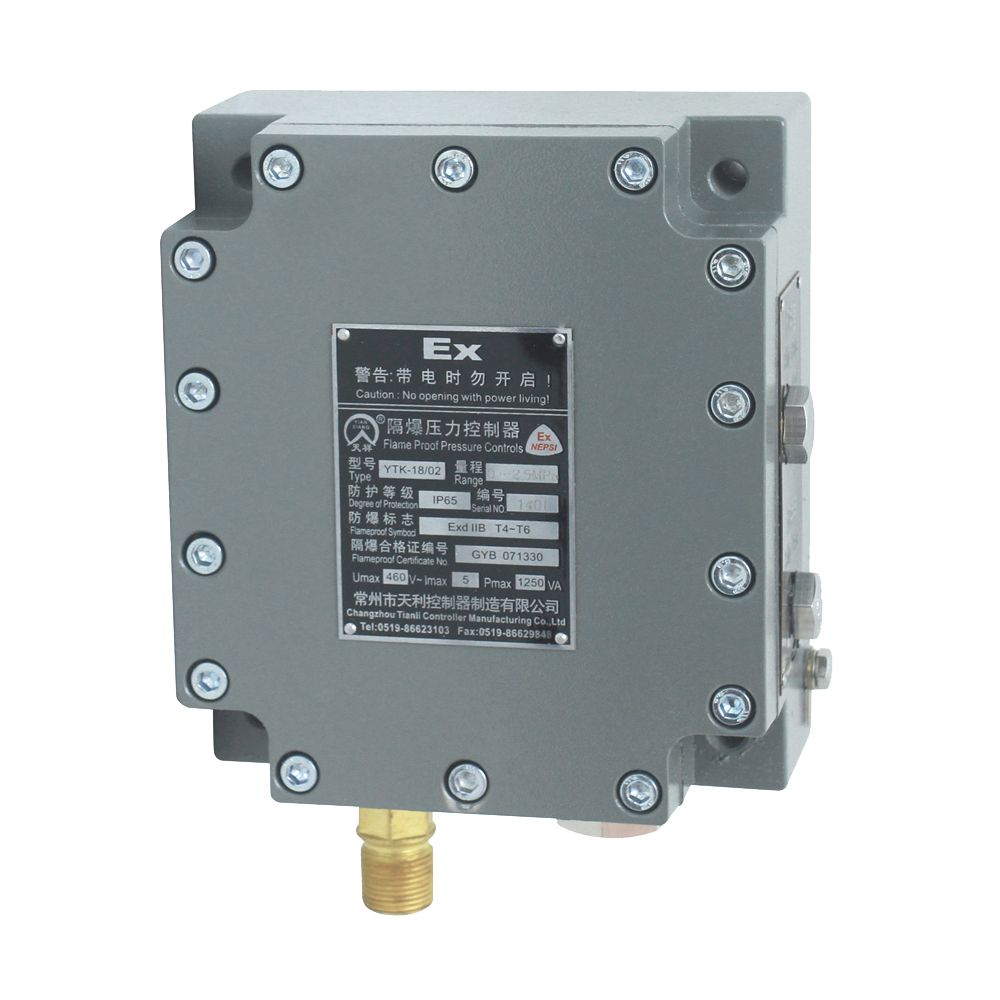

YTK-18/02隔爆压力控制器
概述
压力控制器适用于测量危险的流体介质的压力并进行位式（一位式或两位式）控制。控制器是借助弹性元件的作用以驱使微动开关工作的压力控制仪表。控制器具有结构合理，动作准确，使用可靠，开闭频次高，抗振性好和触点容量大等优点。两位式控制器的控制器设有可供调节切换差的装置，以使被测控介质的上、下切换值可调至合适的控压范围内。
工作原理
控制器由测量系统、控制装置、调整机构、外壳、插头座等组成。
控制器的工作原理是基于检测元件（测量系统中的弹簧管）的弹性变形来驱使机能元件（控制装置中的微动开关）产生快速的开关跳跃动作。即在被测（控）介质的压力作用下，迫使弹簧管的自由端产生相应的弹性位移，而与管端相连的微动开关中的按钮（推杆）也随之产生相应动作，待压力达到所设定控制值的瞬间，开关触点即切换，致使控制系统中的电路得以断开或接通，以实现自动控制和发信的目的。
主要技术性能
| 工作粘度 |
≤ 1×10－3m2/s |
| 开关元件 |
微动开关 |
| 隔爆等级 |
Exd II B T4~T6 |
| 防爆合格证编号 |
GYB071330 |
| 环境温度 |
－25℃~70℃ ，相对湿度不大于90% |
| 介质温度 |
0~130℃ |
| 安装位置 |
压力接口垂直向下 |
| 抗振性能 |
Max 40m/s2 |
| 重复性误差 |
≤1.5% |
| 触点容量 |
AC 380V 2A或DC 220V 3A |
| 外壳防护等级 |
IP 65（符合DIN40050，与GB4208中IP65相当） |
压力范围
| 类型 |
接口外螺纹 |
| 0~0.6 |
M20×1.5 |
| 0~1 |
| 0~2.5 |
| 0~4 |
| 0~10 |
| 0~16 |
| 0~25 |
| 0~40 |
隔爆产品说明
- 产品工作介质温度T4≤120℃、T5≤95℃ 、 T6≤80℃；
- 现场使用应遵守“严禁带电开盖”的原则；
- 产品使用时外壳应可靠接地；
- 引用电缆保护套外径为φ10~φ12，现场使用应拧紧螺母，使密封圈内紧紧抱住电缆护套；
- 用户不得自行更换产品的零部件；
- 产品的安装、使用和维护应同时遵守产品使用说明书，GB3836．13-1997“爆炸性气体环境用电气设备第13部分：爆炸性气体环境用电气设备的检修”、GB3836．16-2006“爆炸性气体环境用电气设备第16部分；电气装置的检查和维护（煤矿除外）”及GB50257-1996“电气设备安装工程爆炸和火灾危险环境电气装置工及验收规范”的有关规定。
外形尺寸及安装尺寸（单位：mm）
电气接线图
单刀双掷微动开关作用过程:
接线端1-3压力上升至上切换值接通；
接线端1-2压力上升至上切换值断开。
