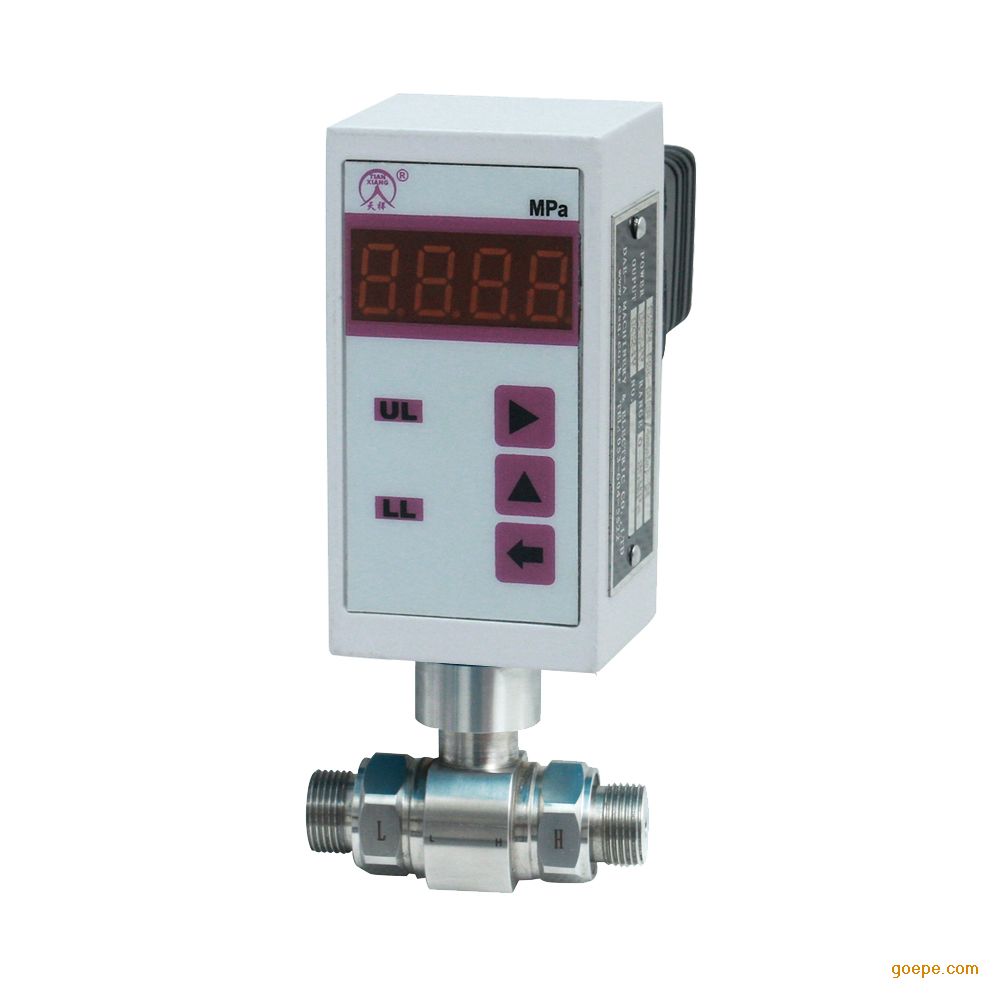

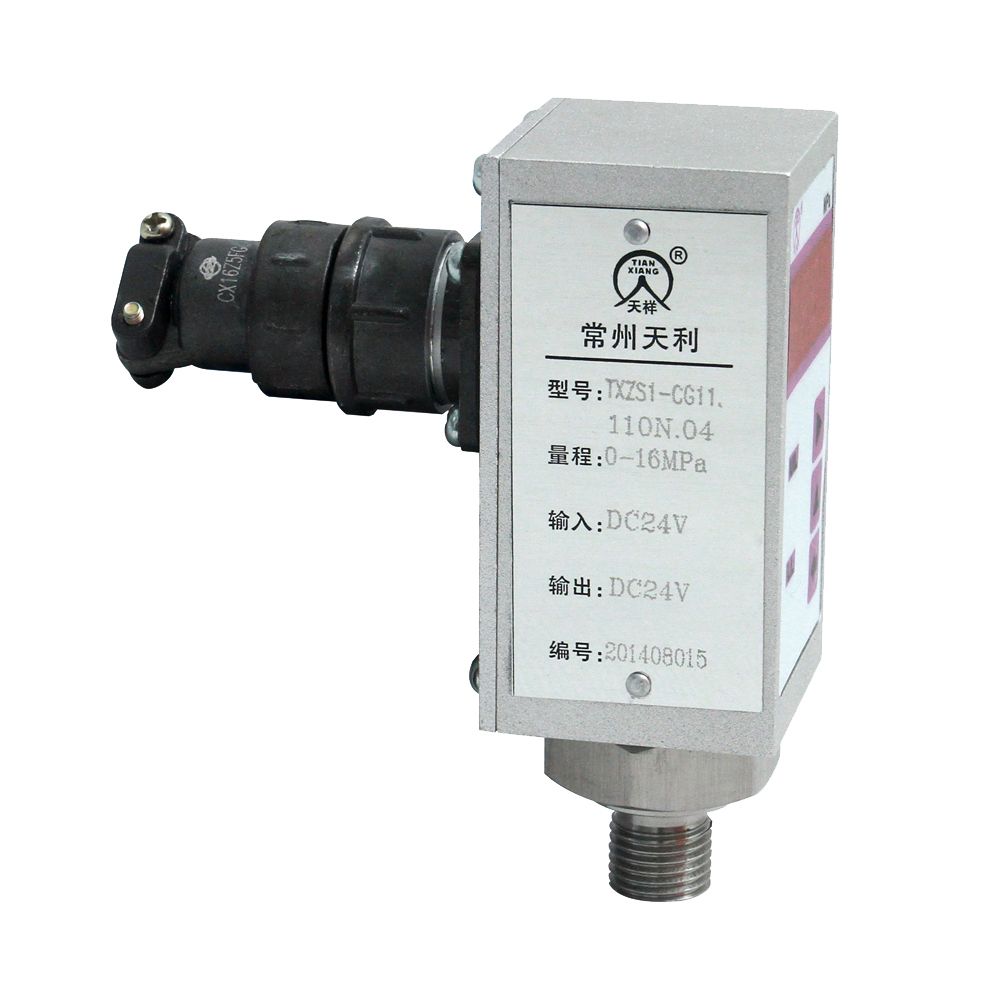

- 天祥TXZS1型智能压力/差压开关
详细信息
品牌：天祥 型号：TXZS1 加工定制：是 类型：智能 测量范围：-0.1-100MPa TXZS1型智能压力/差压开关
- 概述
- TXZ是采用德国陶瓷压阻传感器采集技术，加之高精度工业线路元件集合而成的具有高稳定性，无触点型的智能压力开关。
二、应用领域- 泵及压缩机 水处理系统
- 机电自动化 工程机械
- 液压与气动系统 医用设备
三、技术特点- 体积小，安装空间小
- 四位LED实时显示压力，显示直观
- 精度高、重复性好、寿命长
- 无膜片、无触点、耐腐蚀性强
- 多种接线方式、可作为控制器，开关，数显电接点压力表使用
四、基本参数基本参数 电源 DC24V±5% 量程范围 -0.1-100MPa 可设定范围 20%FS-80%FS（*佳） 过载 150%FS 显示 四位LCD 显示精度 0.5%FS 重复性误差 ≤0.3%FSmax 温度漂移 ≤0.1%FSmax 外壳防护等级 IP54 模拟输出 4-20mA 负载≤600欧姆 精度0.5%FS 输出方式 类型 PNP晶体管输出、SPST开关量输出 动作寿命 ＞100万次 响应时间 动作时间:15ms 释放时间：8ms 过程连接 不锈钢304# G1/4”(常规） 环境条件 介质温度 -25-80℃ 环境温度 -25-80℃
五、选型表
TXZS1 - X XX XX . XX X X . XX
34 - A B C . D E F . GA：供电电源 代码 供电电源 1 DC24V B：传感器类型 代码 传感器类型 CG 陶瓷压阻表压型 SG 扩散硅表压型 SD 扩散硅差压型 SY 应变片表压型 C：量程 代码 量程 代码 量程 代码 量程 00 0-20KPa 01 0-35KPa 02 0-70KP 03 0-100KPa 04 0-200KPa 05 0-350KPa 06 0-700KPa 07 0-1MPa 08 0-2MPa 09 0-3.5MPa 10 0-7MPa 11 0-10MPa 12 0-20MPa 13 0-25MPa 14 0-30MPa 15 0-35MPa 16 0-40MPa 17 0-60MPa 18 -0.1-2MPa 19 0-18MPa 20 0-6MPa D：逻辑输出 代码 逻辑输出 10 一路PNP(DC24V,3A max) 11 二路PNP(DC24V,3A max) 30 一路继电器(DC24V/AC250V,3A max) 31 二路继电器(DC24V/AC250V,3A max) E：输出类型 代码 输出类型 0 有源输出(只有PNP输出才能选) 4 通断信号 F:模拟量输出 代码 模拟量输出 N 无 B 4-20mA G:过程连接 代码 过程连接 00 外螺纹M20×1.5(不锈钢304#) 01 外螺纹1/2NPT(不锈钢304#) 02 外螺纹1/4NPT(不锈钢304#) 03 外螺纹G1/2”(不锈钢304#) 04 外螺纹G1/4”(不锈钢304#) 注：如带模拟量输出，*多可选一路逻辑输出

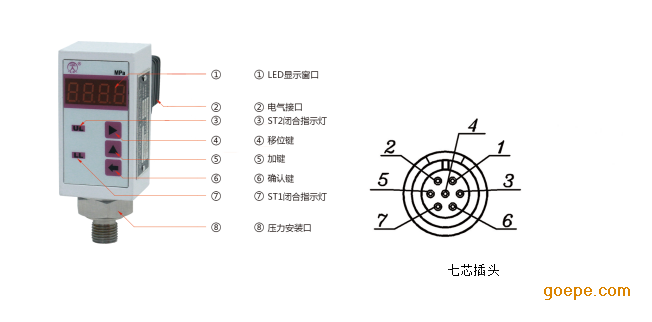

- 按键、指示灯、连接器定义

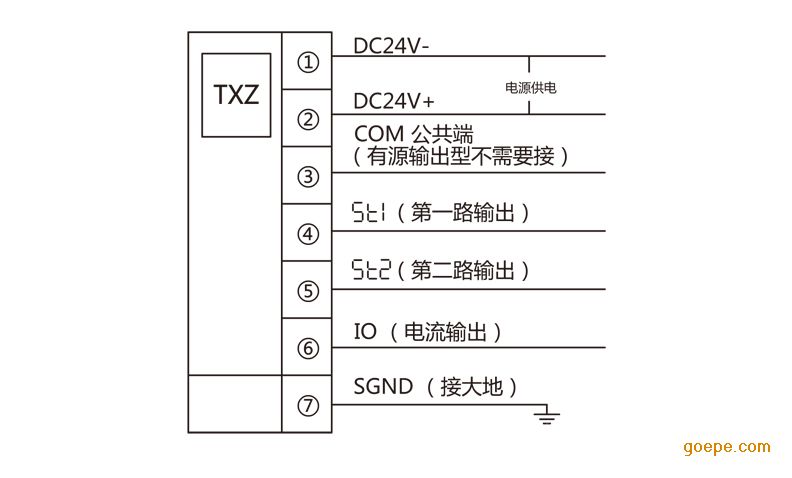

七、接线方式
注：输出路数由选型决定，无多余路数不需要接线；电流输出由选型决定，没有无需接此线
八、设定步骤
1、按键说明
项目 功能说明 操作流程 基本设置 进入基本设置 按“Å”键3秒，显示“ST1”，按“▲”键，面板循环显示：“ST1”“ST2”“Ec”。 ST1
（①回路设定值）压力上升且压力≥ST1值时，起始状态切换(即：常开®常闭，常闭®常开或DC24V®DC0V，DC0V®DC24V） 显示“ST1”时，按“Å”键，进入①回路设定值设置状态，此时闪烁位为可修改位，按“▲”键，闪烁位数字可从0至9循环修改，按：“”键，闪烁位可从千位至个位循环移动。通过“▲”键、“”键，完成设定值设置，按“Å”键，设定值存储，并跳转显示“ON”或“OFF”。 ON/OFF
（①回路起始状态）显示“ON”时，则此回路在压力上升且压力＜ST1值时，输出状态为常闭或者DC24V；
显示“OFF”时，则此回路在压力上升且压力＜ST1值时，输出状态为常开或者DC0V；按“▲”键，“ON”和“OFF”来回切换；按“Å”键，状态值存储，并跳转显示“OL”。 OL
（①回路延时值）压力下降且压力≤（ST1-OL）值时，输出状态复位。 显示“OL”时，按“Å”键，进入①回路设定值设置状态，此时闪烁位为可修改位，按“▲”键，闪烁位数字可从0至9循环修改，按：“”键，闪烁位可从千位至个位循环移动。通过“▲”键、“”键，完成设定值设置，按“Å”键，延时值存储，并跳转显示“ST1。” ST2回路设定如上ST1回路设定，不再敷述。 退出 退出基本设置 显示“Ec”时，按“Å”键，退出基本设置状态

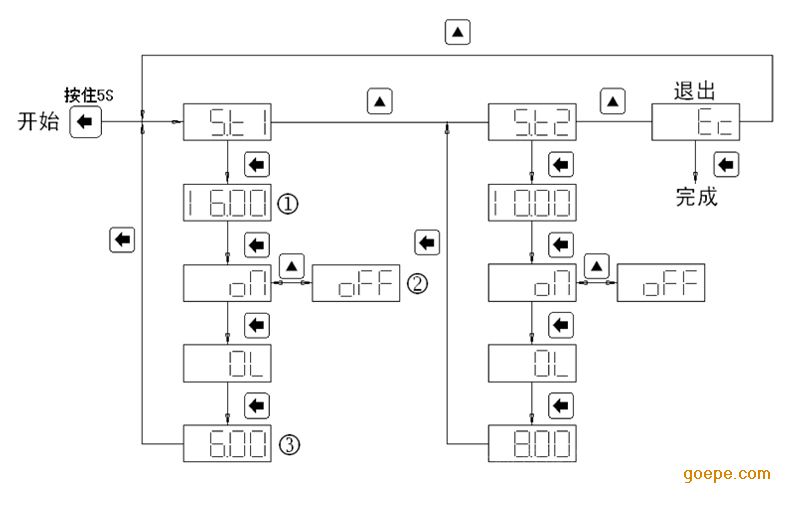

2、设定流程图
①设定值：开关动作的压力值。
②起始输出状态：oN为显示压力低于设定值开关动作；oFF为显示压力高于设定值开关动作。
③延时值：延时值=设定值-复位值，即切换差。

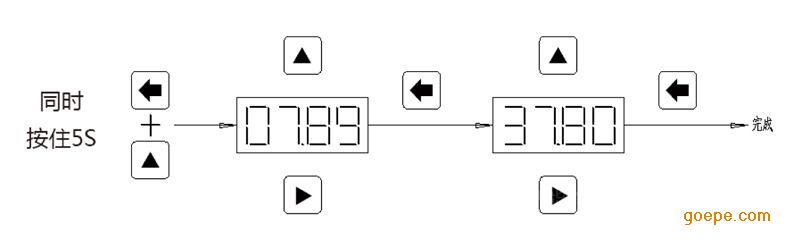

3、电流值微调同时按住Å、加▲键5秒，大致显示4mA对应的DA值，按u键调小，▲键调大，调整后按Å键进入20mA微调，按u键调小，▲键调大，完成后按Å键退出，即完成电流微调。（注：出厂时已调整好，正常状况下无需微调。）

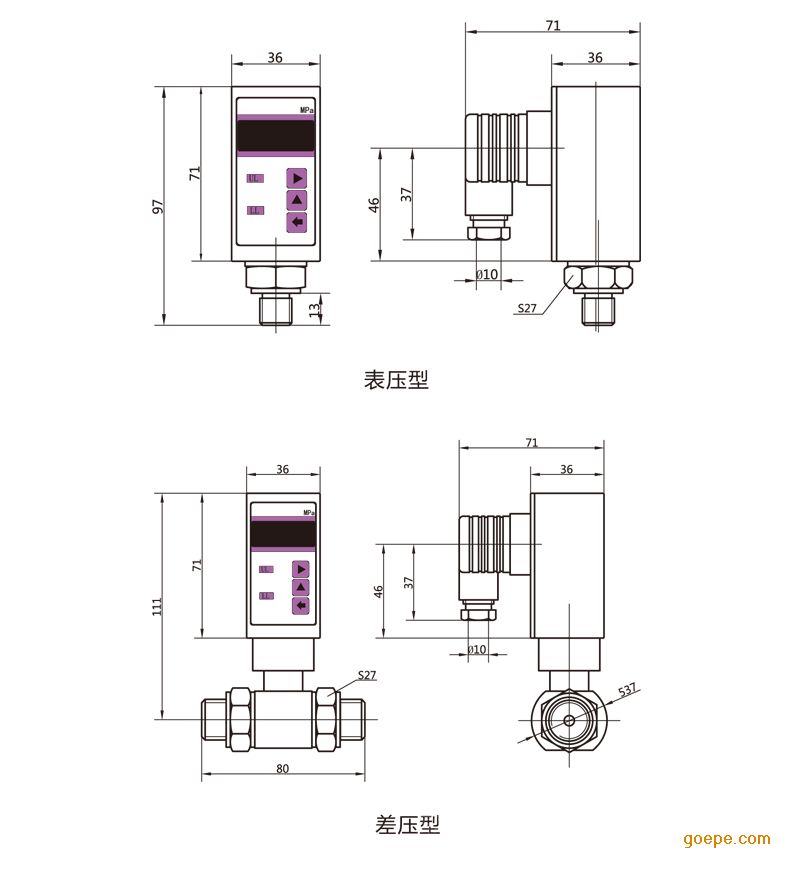

九、外形尺寸
十、注意事项
①严禁带电接线。
②严禁打开后面板盖。
③有良好的接地。
④接线请按说明书接线。
-
-
