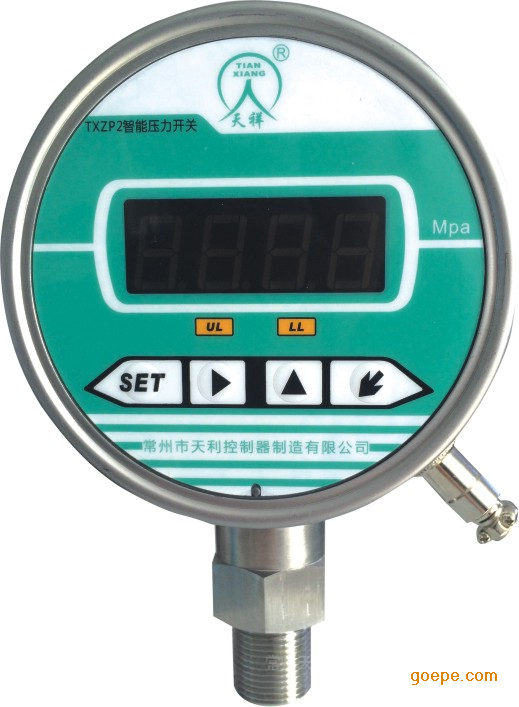

- 天祥TXZP2型智能压力开关
详细信息
品牌：天祥 型号：TXZP2 加工定制：是 类型：智能 测量范围：-0.1~100MPa TXZP2型智能压力开关（电接点）
- 概述
- TXZ是采用德国陶瓷压阻传感器采集技术，加之高精度工业线路元件集合而成的具有高稳定性，无触点型的智能压力开关。
二、应用领域- 泵及压缩机
- 水处理系统
- 机电自动化
- 工程机械
- 液压与气动系统
- 医用设备
三、技术特点- 完全可取代机械式电接点压力表
- 四位LED实时显示压力，显示直观
- 精度高、重复性好、寿命长
- 无膜片、无触点、耐腐蚀性强
四、基本参数基本参数 电源 DC24V±5%或AC220V±5% 量程 -0.1~100MPa 可设定范围 20%FS-80%FS（*佳） 过载 150%FS 显示 四位LED 显示精度 1%FS 重复性误差 ≤0.5%FSmax 温度漂移 ≤0.1%FSmax 外壳防护等级 IP65 输出方式 类型 PNP晶体管输出、SPST开关量输出 动作寿命 ＞100万次 响应时间 动作时间:15ms 释放时间：8ms 过程连接 不锈钢304# M20×1.5(常规） 环境条件 介质温度 -25-80℃ 环境温度 -25-80℃
五、产品选型
TXZP2-X XX XX . XX X X. XX X
39 - A B C . D E F . G H39为不锈钢外壳+航空插头
49为不锈钢外壳+六芯接线盒A：供电电源 代码 供电电源 1 DC24V 2 AC220V B：传感器类型 代码 传感器类型 CG 陶瓷压阻表压型 SY 应变片传感器表压型 C：量程 代码 量程 代码 量程 代码 量程 03 0-100KPa 04 0-200KPa 05 0-350KPa 06 0-700KPa 07 0-1MPa 08 0-2MPa 09 0-3.5MPa 10 0-7MPa 11 0-10MPa 12 0-20MPa 13 0-25MPa 14 0-30MPa 15 0-35MPa 16 0-40MPa 17 0-60MPa 18 -0.1-2MPa 19 0-18MPa 20 0-6MPa D：逻辑输出 代码 逻辑输出 11 二路PNP(DC24V,3A max) 31 二路继电器(DC24V/AC250V,3A max) E：输出类型 代码 输出类型 0 有源输出(只有PNP输出才能选) 4 通断信号 F:模拟量输出 代码 模拟量输出 N 无 G:过程连接 代码 过程连接 00 外螺纹M20×1.5(不锈钢304#) 01 外螺纹1/2NPT(不锈钢304#) 02 外螺纹1/4NPT(不锈钢304#) 03 外螺纹G1/2”(不锈钢304#) 04 外螺纹G1/4”(不锈钢304#) H：外形尺寸 代码 外形尺寸 代码 外形尺寸 1 100径向 2 100轴向 5 100轴向(带安装法兰) 8 100径（向带后边）

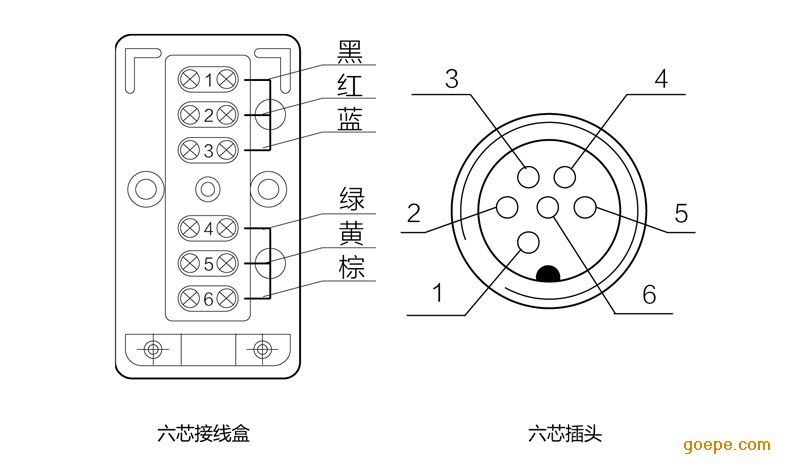

六、 端子示意图

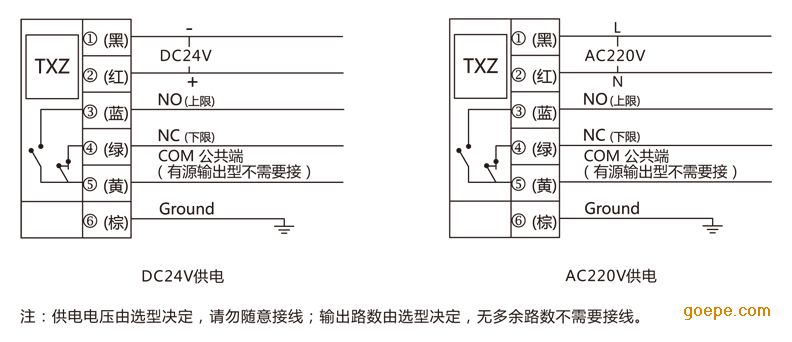

七、接线方式
八、设定步骤
按键说明：项目 功能说明 操作流程 基本设置 进入基本设置 短按SET键，显示“UL”，按“”键，面板循环显示：“UL”“LL”“Ec”。 上限设定 压力＞上限值时，上限（UL）为常闭状态；
压力≤上限值时，上限（UL）为常开状态；显示“UL”时，按“”键，进入上限设置状态，此时闪烁位为可修改位，按“▲”键，闪烁位数字可从0至9循环修改，按：“”键，闪烁位可从千位至个位循环移动。通过“▲”键、“”键，设定上限值完成，按“”键，上限值存储，并跳转显示“UL”。 下限设定 压力＞下限值时，下限（LL）为常开状态；
压力≤下限值时，下限（LL）为常闭状态；显示“LL”时，按“”键，进入下限设置状态，此时闪烁位为可修改位，按“▲”键，闪烁位数字可从0至9循环修改，按“”键，闪烁位可从千位至个位循环移动。通过“▲”键、“”键，设定下限值完成，按“”键，下限值存储，并跳转显示“LL”。 退出 退出基本设置 显示“Ec”时，按“”键，退出基本设置状态

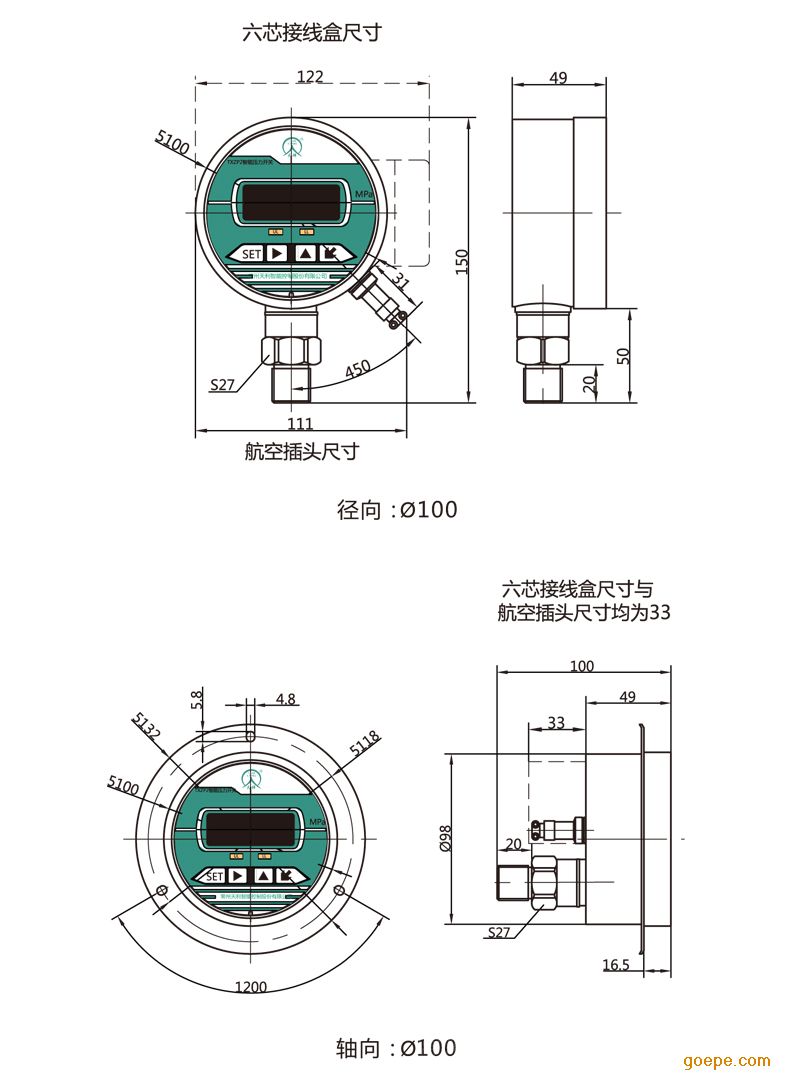

九、外形尺寸
十、安装
- TXZP2可以通过螺纹接口直接安装在设备上。
- TXZP2电气连接为六芯航空插头。
- TXZP2在特殊应用场合（如剧烈振动或冲击），螺纹接口可以通过软管进行机械解耦。
- TXZP2的外壳必须良好接地，如安装在液压设备上，设备用过液压系统接地需保证。如用软管安装，TXZP2外壳必须单独接地。
- TXZP2为了防止电磁干扰的影响应注意如下事项：
②采用屏蔽线；
③电子屏蔽须由操作人员按环境条件和减少干扰的目标来安装。
④尽量避免直接接近引起干扰的装置或电气和电子设备装置的接线。
-
-
