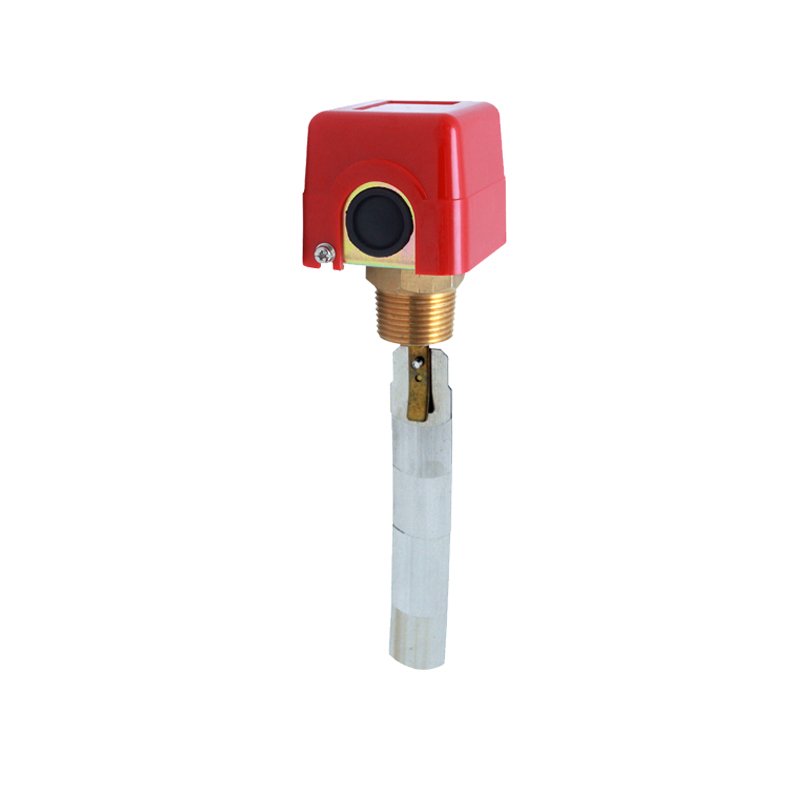

- 天祥TX11挡板式流量开关
详细信息
型号：TX11 品牌：天祥 加工定制：是 工作电压：250 V 防护等级：IP33 TX11挡板式流量开关
一、概述
插入式安装。机械式流量开关。内置微动触发开关。
二、特点
极小的压力损失，良好的重复性，抗污能力，通过旋钮实现精确的开关谁当。机械部分与电子部分安全隔离。交货时附有5种挡板，在大管径低流速或管道未充满时，用户可根据现场情况灵活组合使用。同一种开关可用于多种管道。
三、应用
气液两用型，工业自动化/机械设备/空气压缩工业/制冷及空调，适用于直径≥25mm的管道
四、技术参数
设定范围
详见下表
重复性
±2.5%总量程
接线方式
端子接线
输出
常开+常闭（250VAC,3A）
耐压
16bar
平均压力损失
0.08bar（流量*大时）
环境温度
-25~80℃
介质温度
0~90℃
接口螺纹
NPT1管螺纹
防护等级
IP33
材料
主体：不锈钢
连接过程：黄铜
连接杆：黄铜
挡板：不锈钢
密封： NBR
外壳： ABS
五、参数表1 适用于管径≤6”时
安装管径DN
型号
适用挡板号
压力 bar
可调范围L/min（水）
迟滞 L/min（水）
重量 kg
1”
TX11-025HM
1
16
20~48
8
0.55
1 1/4”
1
16
34~100
10
1 1/2”
1
16
65~160
14
2”
1
16
120~280
26
2 1/2”
1
16
210~550
18
3”
1
16
380~750
20
2”
2
16
40~140
18
2 1/2”
2
16
110~340
15
3”
2
16
180~470
18
4”
2
16
350~920
20
3”
3
16
115~220
20
4”
3
16
210~590
20
5”
3
16
380~1200
40
5”
3
16
550~1800
80
参数表2 适用于管径≥125mm时
接口高度 mm
型号
适用挡板
压力 bar
可调范围 m/s（水）
迟滞 m/s（水）
重量 kg
25
TX11-025HM
4
16
0.37~1.22
0.05
0.55
25
5
16
0.26~0.86
0.04
50
4
16
0.57~1.68
0.08
50
5
16
0.00~1.08
0.05
注：以上参数是将开关垂直安装于水平路管，以20℃水为介质测试得出的。
六、选型表
TX11-
025
H
M
详述
TX11-
TX11挡板式流量开关
025
螺纹接口NPT1
H
外螺纹
M
金属结构
七、订货提醒：
1.订货时请注明介质流向，介质种类，管径及期望设定值。
我们可在出厂时帮您完成设定
2.若是黏性介质，请注明黏度，温度及介质种类。
3.若是气体介质，请注明压力（表压/绝压），温度及介质种类。

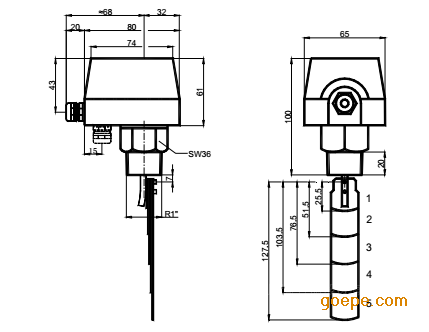

八、尺寸图
-
-
