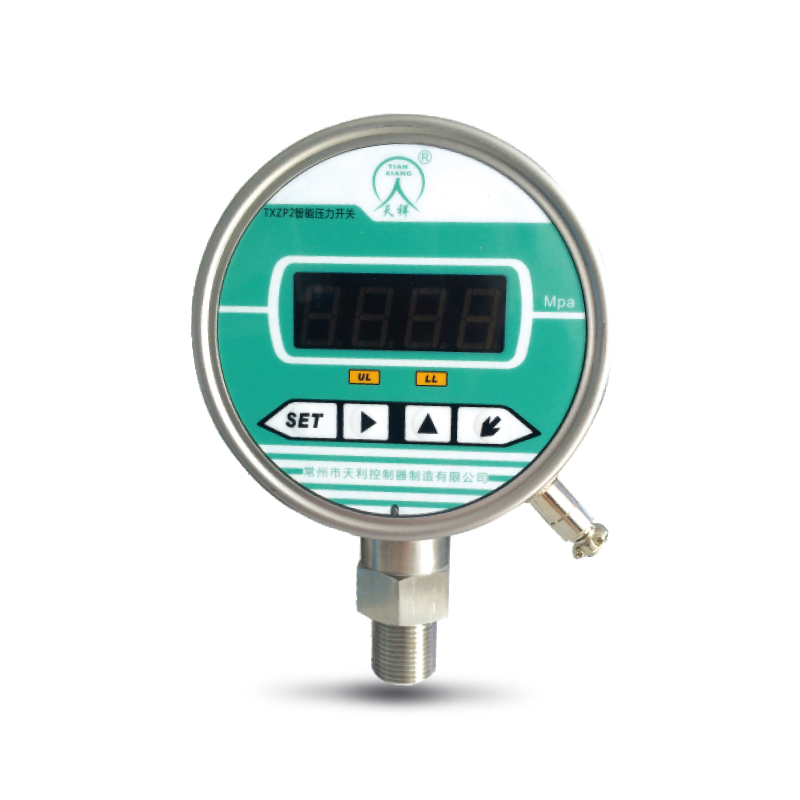

- 天祥TXZP4智能压力控制器
详细信息
品牌:天祥 型号:TXZP4 加工定制:是 类型:智能 测量范围:-0.1- 100MPa
概述- TXZ是采用德国陶瓷压阻传感器采集技术,加之高精度工业线路元件集合而成的具有高稳定性,无触点型的智能压力开关。
二、应用领域- 泵及压缩机 水处理系统
- 机电自动化 工程机械
- 液压与气动系统 医用设备
三、产品简介
基本参数 电源 DC24V±5% 或AC220V±5% 量程 -0.1- 100MPa 可设定范围 20%FS-80%FS(*佳) 过载 150%FS 显示 四位LED 显示精度 1.5%FS 重复性误差 ≤0.5%FSmax 温度漂移 ≤0.1%FSmax 外壳防护等级 IP65 输出方式 类型 PNP晶体管输出、SPST开关量输出 动作寿命 >100万次 响应时间 动作时间:15ms释放时间:8ms 过程连接 不锈钢304# M20×1.5(常规) 环境条件 介质温度 -25-80℃ 环境温度 -25-80℃ - 选型表
TXZP4 - X XX XX . XX X . XX X
41/60 - A B C . D E . F G41为不锈钢外壳+航空插头

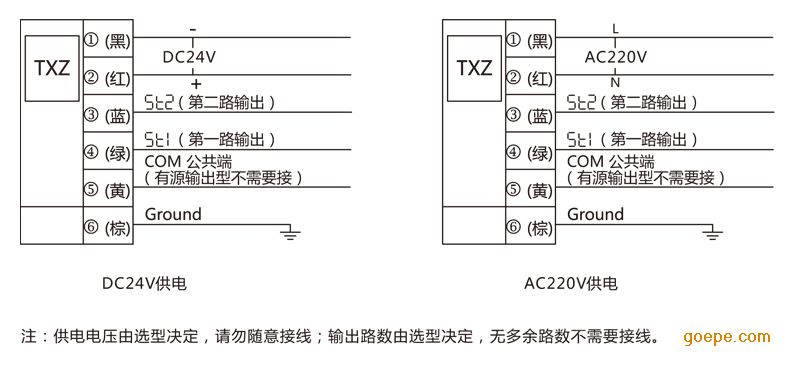

60为不锈钢外壳+六芯接线盒A:供电电源 代码 供电电源 1 DC24V 2 AC220V B:传感器类型 代码 传感器类型 CG 陶瓷压阻表压型 SY 应变片传感器表压型 C:量程 代码 量程 代码 量程 代码 量程 03 0-100KPa 04 0-200KPa 05 0-350KPa 06 0-700KPa 07 0-1MPa 08 0-2MPa 09 0-3.5MPa 10 0-7MPa 11 0-10MPa 12 0-20MPa 13 0-25MPa 14 0-30MPa 15 0-35MPa 16 0-40MPa 17 0-60MPa 18 -0.1-2MPa 19 0-18MPa 20 0-6MPa D:逻辑输出 代码 逻辑输出 10 一路PNP(DC24V,3A max) 11 二路PNP(DC24V,3A max) 30 一路继电器(DC24V/AC250V,3A max) 31 二路继电器(DC24V/AC250V,3A max) E:输出类型 代码 输出类型 0 有源输出(只有PNP输出才能选) 4 通断信号 F:模拟量输出 代码 模拟量输出 N 无 F:过程连接 代码 过程连接 00 外螺纹M20×1.5(不锈钢304#) 01 外螺纹1/2NPT(不锈钢304#) 02 外螺纹1/4NPT(不锈钢304#) 03 外螺纹G1/2”(不锈钢304#) 04 外螺纹G1/4”(不锈钢304#) G:外形尺寸 代码 外形尺寸 代码 外形尺寸 1 100径向 2 100轴向 5 100轴向(带安装法兰) 8 100径向(带后边) - 接线方式

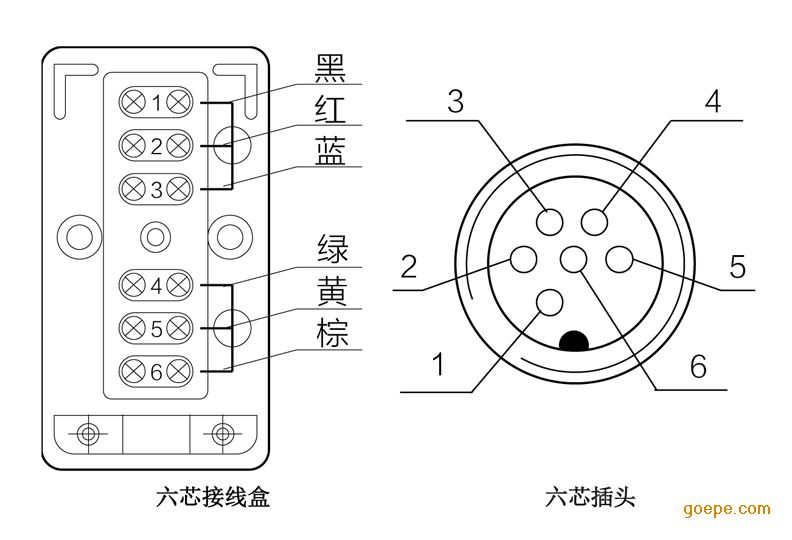

- 端子示意图
1、按键说明项目 功能说明 操作流程 基本设置 进入基本设置 按“Set”键3秒,显示“ST1”,按“▲”键,面板循环显示:“ST1”“ST2”“Ec”。 ST1
(①回路设定值)压力上升且压力≥ST1值时,起始状态切换(即:常开®常闭,常闭®常开或DC24V®DC0V,DC0V®DC24V) 显示“ST1”时,按“Enter”键,进入①回路设定值设置状态,此时闪烁位为可修改位,按“▲”键,闪烁位数字可从0至9循环修改,按:“”键,闪烁位可从千位至个位循环移动。通过“▲”键、“”键,完成设定值设置,按“Enter”键,设定值存储,并跳转显示“ON”或“OFF”。 ON/OFF
(①回路起始状态)显示“ON”时,则此回路在压力上升且压力<ST1值时,输出状态为常闭或者DC24V;
显示“OFF”时,则此回路在压力上升且压力<ST1值时,输出状态为常开或者DC0V;按“▲”键,“ON”和“OFF”来回切换;按“Enter”键,状态值存储,并跳转显示“OL”。 OL
(①回路延时值)压力下降且压力≤(ST1-OL)值时,输出状态复位。 显示“OL”时,按“Enter”键,进入①回路设定值设置状态,此时闪烁位为可修改位,按“▲”键,闪烁位数字可从0至9循环修改,按:“”键,闪烁位可从千位至个位循环移动。通过“▲”键、“”键,完成设定值设置,按“Enter”键,延时值存储,并跳转显示“ST1。” ST2回路设定如上ST1回路设定,不再敷述。 退出 退出基本设置 显示“Ec”时,按“Enter”键,退出基本设置状态

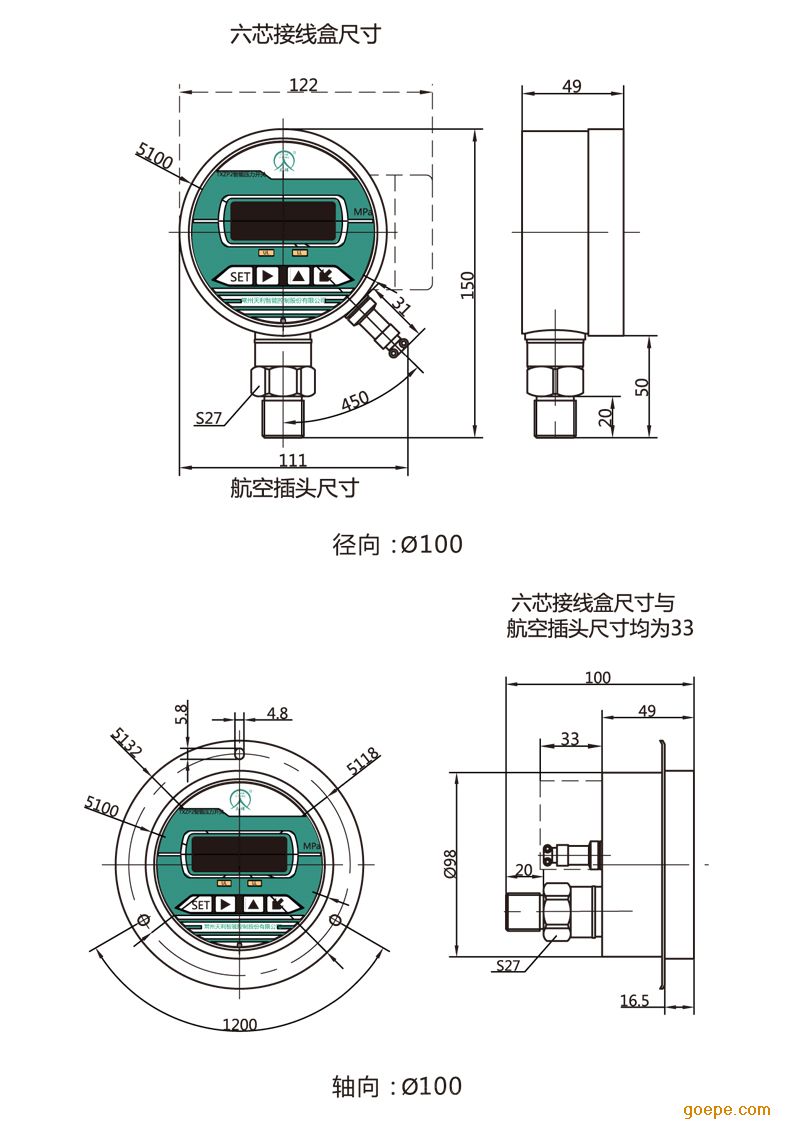

八、外形尺寸
-
