天祥530/7DD普通、防爆型压力控制器
详细信息
| | 品牌：天祥 | | 型号：530/7DD | | 加工定制：是 | |
| | 类型：防爆 | | 测量范围：0.02～3MPa | | 适用范围：可用于腐蚀性的气体和液体介质 | |

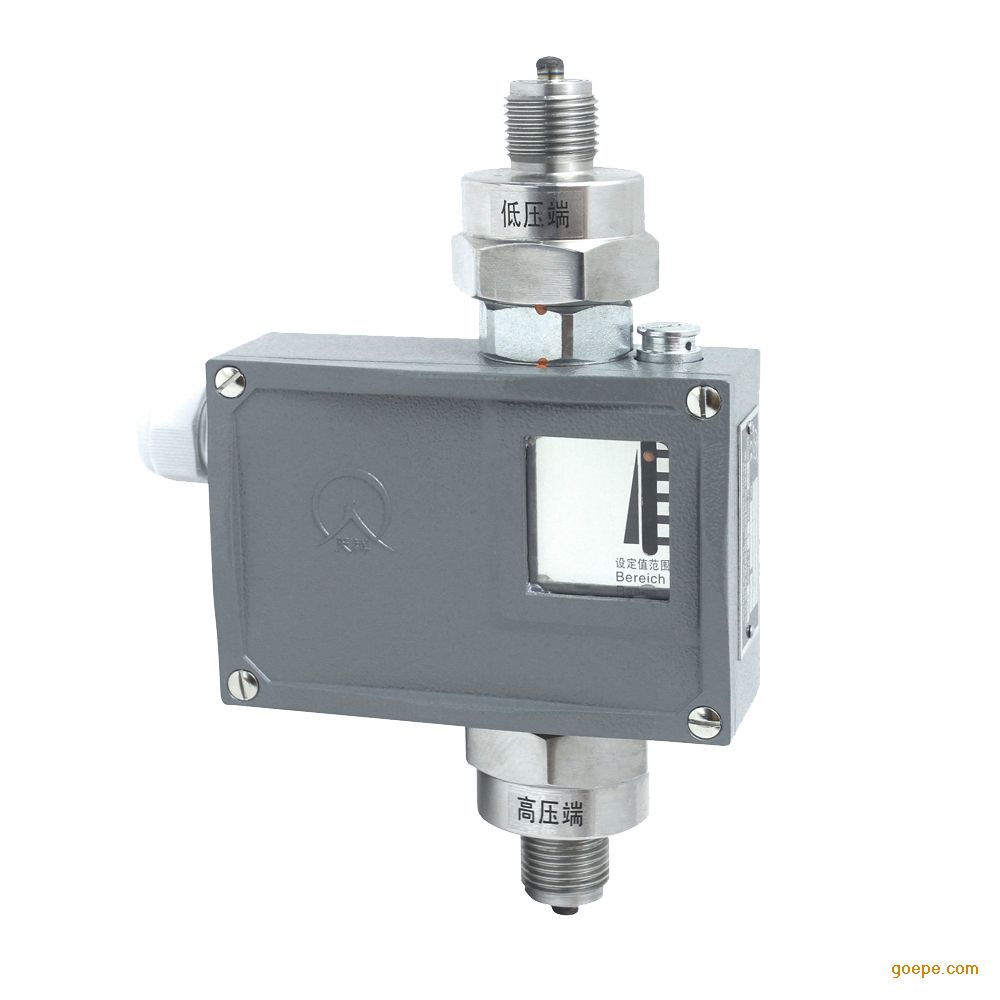

530/7DD、530/7DDK差压控制器

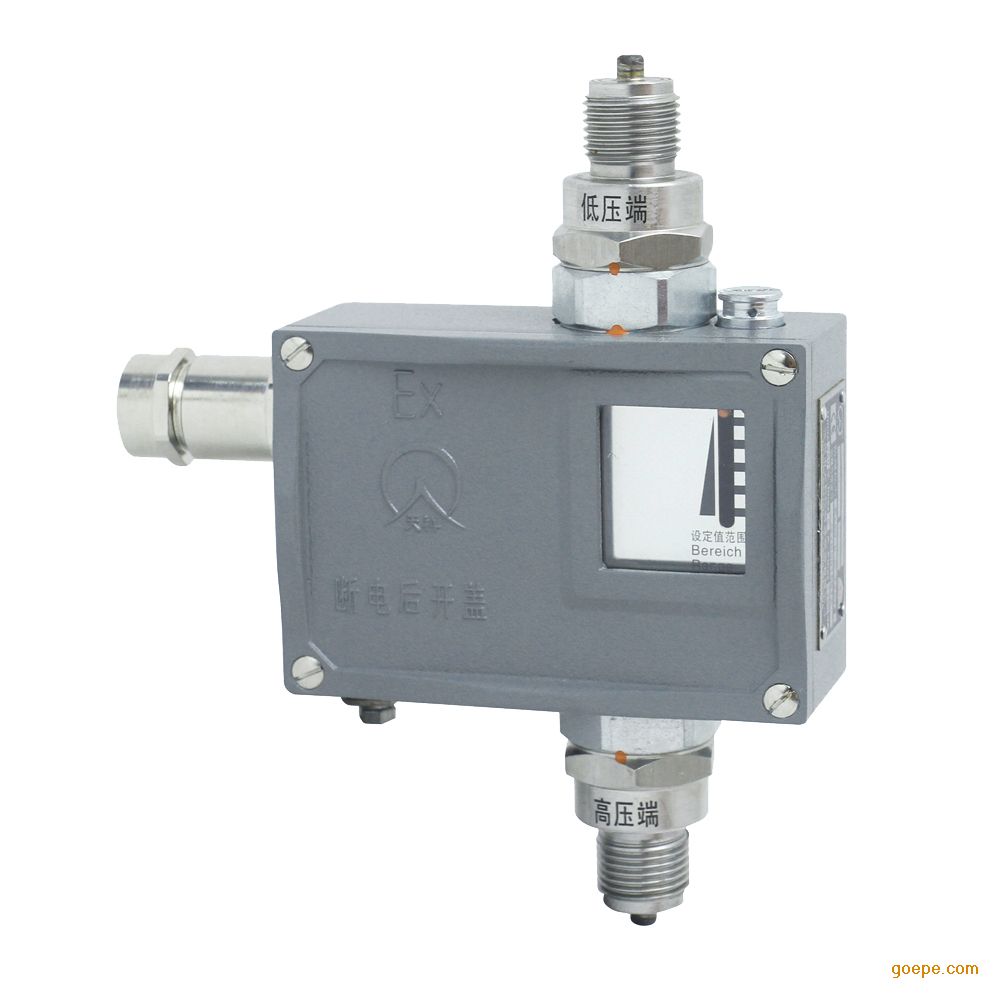

530/7DD防爆型差压控制器
概述
控制器采用波纹管式的传感器，可用于腐蚀性的气体和液体介质。控制器的设定值可调，调节范围0.02～3MPa，其工作压力范围0.05～6.3MPa。
主要技术性能
| |
普通型 |
防爆型 |
| 工作粘度 |
<1×10－3m2/s |
<1×10－3m2/s |
| 开关元件 |
微动开关 |
密封开关 |
| 防爆等级 |
— |
Exde Ⅱ CT4～T6 合格证编号GYB19.1360X |
| 外壳防护等级 |
IP65（符合DIN40050，与GB4208中IP65相当） |
IP54（符合DIN40050，与GB4208中IP54相当） |
| 环境温度 |
－5℃～40℃ |
－5℃～50℃ |
| 介质温度 |
0～120℃ |
0～95℃ |
| 安装位置 |
— |
压力接口垂直向下 |
| 抗振性能 |
530/7DD：40m/s2 530/7DDK：20m/s2 |
Max：20m/s2 |
| 重复性误差 |
≤1% |
≤1% |
| 触点容量 |
AC 220V 6A(阻性) |
DC 250V 0.25A(阻性) 60Wmax
AC 250V 5A(阻性) 1250VAmax |
特点
可用于腐蚀性的介质。
规格
530/7DD切换差不可调
差压设
定值调
节范围
MPa |
切换差不大于
MPa |
工作压
力范围
①
MPa |
*大允
许压力
②
MPa |
开关切换次数
次/分 |
压力传感器材料 |
接口
外螺纹 |
重量
kg |
外形尺寸图号 |
订货目录编号 |
| 外壳 |
波纹管 |
普通型 |
防爆型 |
普通型 |
防爆型 |
| 0.02～0.1 |
0.04 |
0.05～1.6 |
2 |
10 |
不锈钢
1Cr18Ni9
Ti |
不锈钢
00Cr17Ni
14Mo2
(316L) |
G1/2″ |
1.10 |
01 |
03 |
0819111 |
0859181 |
| 0.02～0.16 |
0.04 |
0819211 |
0859281 |
| 0.025～0.25 |
0.05 |
0819311 |
0859381 |
| 0.03～0.4 |
0.06 |
0819411 |
0859481 |
| 0.05～0.6 |
0.1 |
0.1～2.5 |
3 |
1.05 |
02 |
04 |
0819511 |
0859581 |
| 0.05～1 |
0.12 |
0819611 |
0859681 |
| 0.05～1.6 |
0.14 |
0819711 |
0859781 |
| 0.1～3 |
0.2 |
0.4～6.3 |
7 |
0819715 |
0859785 |
530/7DDK切换差不可调（小切换差，无防爆型）
差压设
定值调
节范围
MPa |
切换差不大于
MPa |
工作压
力范围
①
MPa |
*大允
许压力
②
MPa |
开关切换次数
次/分 |
压力传感器材料 |
接口
外螺纹 |
重量
kg |
外形尺寸图号 |
订货目录编号 |
| 外壳 |
波纹管 |
| 0.02～0.1 |
0.02 |
0.05～1.6 |
2 |
10 |
不锈钢
1Cr18Ni9
Ti |
不锈钢
00Cr17Ni
14Mo2
(316L) |
G1/2″ |
1.10 |
01 |
0819113 |
| 0.02～0.16 |
0.02 |
0819213 |
| 0.025～0.25 |
0.025 |
0819313 |
| 0.03～0.4 |
0.03 |
0819413 |
| 0.05～0.6 |
0.05 |
0.1～2.5 |
3 |
1.05 |
02 |
0819513 |
| 0.05～1 |
0.06 |
0819613 |
| 0.05～1.6 |
0.06 |
0819713 |
| 0.1～3 |
0.15 |
0.4～6.3 |
7 |
0819813 |
注：①为高压口的介质压力范围。
②在实际工作中，两个压力口介质短暂的压力峰值也不能超过此值。
附件
可供选用附件目录编号： 0574770，0574769，0574768，0574772。
