天祥普通型/防爆型、压力控制器502/7D、502/7DK
详细信息
| | 品牌：天祥 | | 型号：502/7D、502/7DK | | 加工定制：是 | |
| | 类型：防爆 | | 测量范围：－0.1～2.5MPa | | 适用范围：可用于空气、气体、水蒸汽等中性 | |

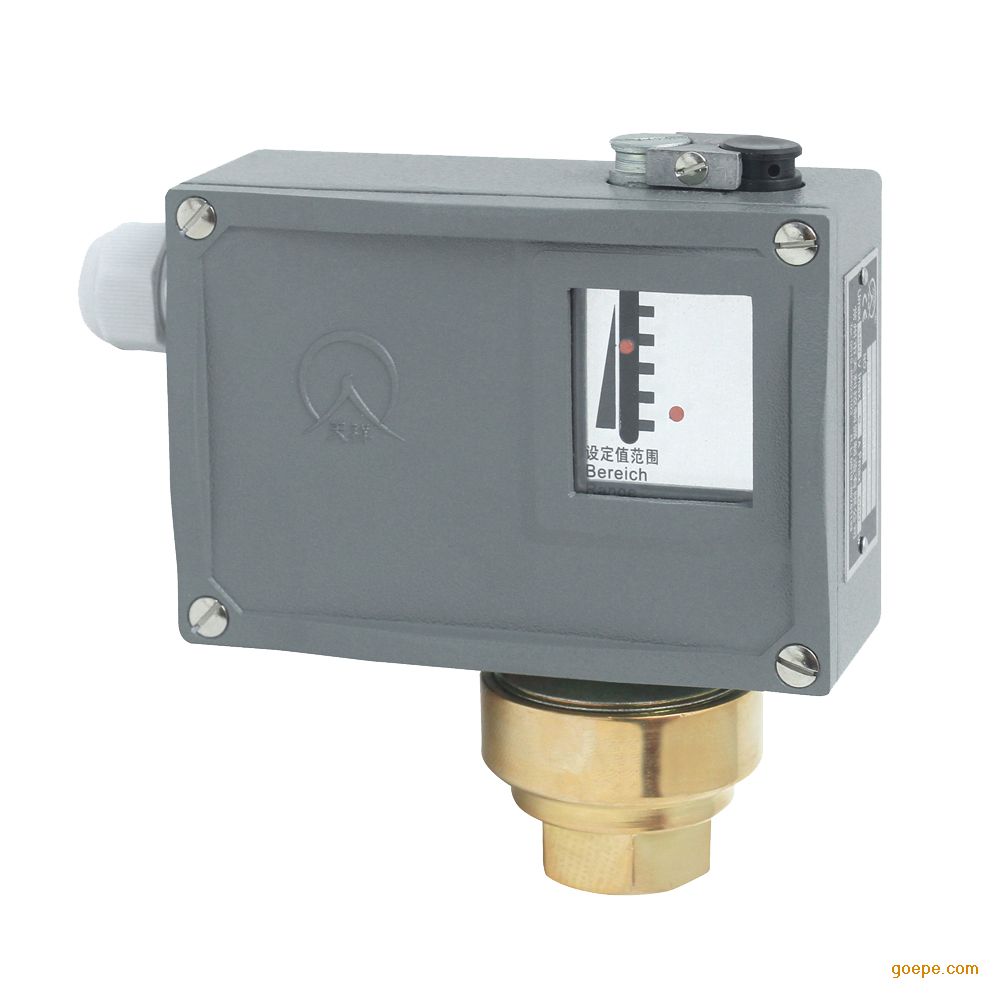

502/7D、502/7DK压力控制器

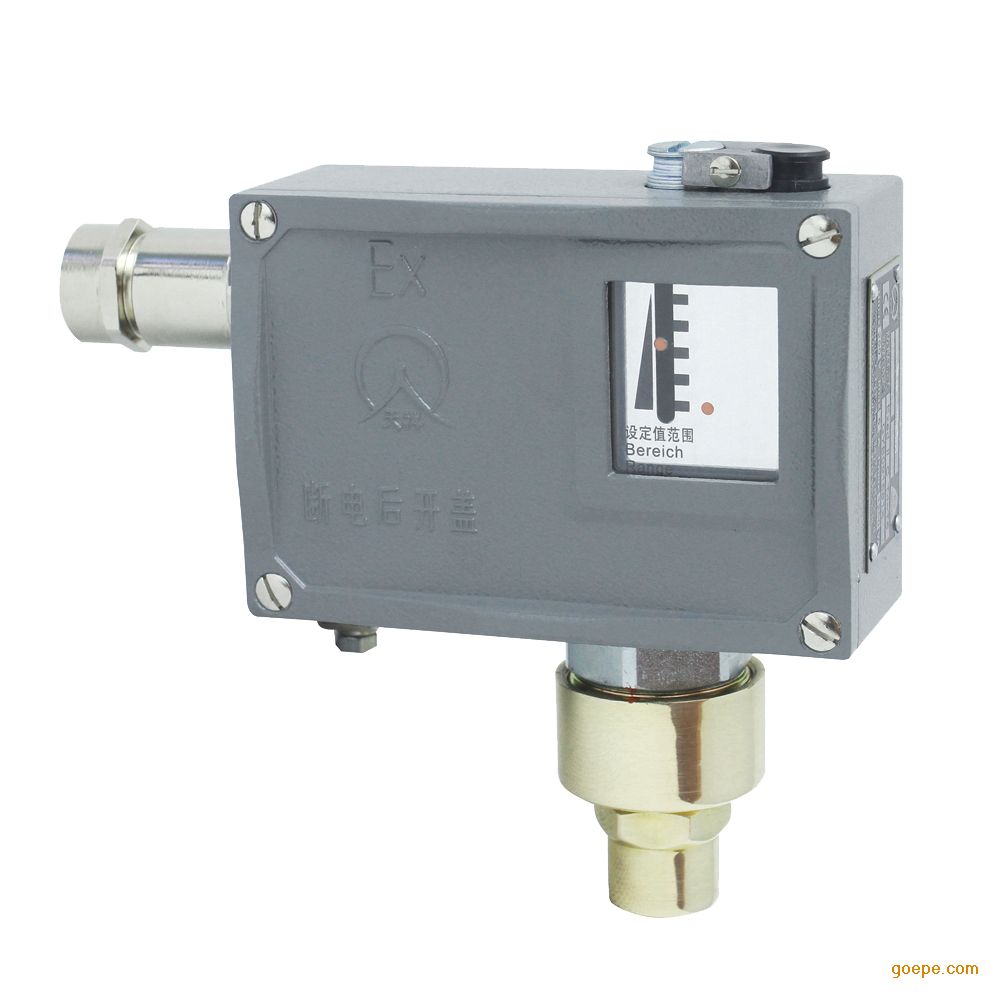

502/7D防爆型压力控制器
概述
控制器采用波纹管式的传感器，可用于空气、气体、水蒸汽等中性气体和水、制冷剂、油等液体介质。控制器的设定值可调，调节范围－0.1～2.5MPa。
主要技术性能
| |
普通型 |
防爆型 |
| 工作粘度 |
<1×10－3m2/s |
<1×10－3m2/s |
| 开关元件 |
微动开关 |
密封开关 |
| 防爆等级 |
— |
Exde Ⅱ CT4～T6 合格证编号:GYB19.1360X |
| 外壳防护等级 |
IP65（符合DIN40050，与GB4208中IP65相当） |
IP54（符合DIN40050，与GB4208中IP54相当） |
| 环境温度 |
－40℃～50℃ |
－40℃～50℃ |
| 介质温度 |
0～120℃ |
0～120℃ |
| 安装位置 |
— |
压力接口垂直向下 |
| 抗振性能 |
502/7D：40m/s2 ；502/7DK：20m/s2 |
Max：20m/s2 |
| 重复性误差 |
≤1% |
≤1 % |
| 触点容量 |
AC 220V 6A(阻性) |
DC 250V 0.25A(阻性) 60Wmax
AC 250V 5A(阻性) 1250VAmax |
特点
可用于真空。有特殊要求的，可另行设计调节范围－0.1～6.3MPa。
规格
502/7D切换差不可调
设定值
调节
范围
MPa |
切换差不大于
MPa |
*大允许压力①
MPa |
开关切换次数
次/分 |
压力传感器材料 |
接 口
内螺纹 |
重量
kg |
外形尺寸图号 |
订货目录编号 |
| 外壳 |
波纹管 |
普通型 |
防爆型 |
普通型 |
防爆型 |
| －0.1～0 |
0.007 |
1 |
20 |
黄铜 |
不锈钢
00Cr17Ni
14Mo2
(316L) |
G1/4″ |
1.0 |
01 |
04 |
0810100 |
0850180 |
| －0.1～0.1 |
0.008 |
0810200 |
0850280 |
| －0.1～0.16 |
0.009 |
0810300 |
0850380 |
| －0.1～0.25 |
0.012 |
0810400 |
0850480 |
| 0～0.1 |
0.008 |
0811100 |
0851180 |
| 0～0.16 |
0.009 |
0811200 |
0851280 |
| 0.01～0.25 |
0.01 |
0811300 |
0851380 |
| 0.02～0.4 |
0.03 |
2 |
0.85 |
02 |
05 |
0811400 |
0851480 |
| 0.03～0.6 |
0.035 |
0811500 |
0851580 |
| 0.03～1 |
0.04 |
0811600 |
0851680 |
| 0.05～1.6 |
0.08 |
5 |
0.9 |
03 |
06 |
0811700 |
0851780 |
| 0.05～2.5 |
0.09 |
0811800 |
0851880 |
502/7D切换差可调
设定值
调节
范围
MPa |
切换差不大于
MPa |
*大允许压力①
MPa |
开关切换次数
次/分 |
压力传感器材料 |
接 口
内螺纹 |
重量
kg |
外形尺寸图号 |
订货目录编号 |
| 外壳 |
波纹管 |
普通型 |
防爆型 |
普通型 |
防爆型 |
| －0.1～0 |
0.019 |
1 |
20 |
黄铜 |
不锈钢
00Cr17Ni
14Mo2
(316L) |
G1/4″ |
1.05 |
01 |
04 |
0800100 |
0840180 |
| －0.1～0.1 |
0.021 |
0800200 |
0840280 |
| －0.1～0.16 |
0.022 |
0800300 |
0840380 |
| －0.1～0.25 |
0.024 |
0800400 |
0840480 |
| 0～0.1 |
0.016 |
0801100 |
0841180 |
| 0～0.16 |
0.02 |
0801200 |
0841280 |
| 0.01～0.25 |
0.024 |
0801300 |
0841380 |
| 0.02～0.4 |
0.08 |
2 |
0.9 |
02 |
05 |
0801400 |
0841480 |
| 0.03～0.6 |
0.09 |
0801500 |
0841580 |
| 0.03～1 |
0.1 |
0801600 |
0841680 |
| 0.05～1.6 |
0.19 |
5 |
0.95 |
03 |
06 |
0801700
0801800 |
0841780
0841880 |
| 0.05～2.5 |
0.2 |
502/7DK切换差不可调（小切换差，无防爆型）
设定值
调节
范围
MPa |
切换差不大于
MPa |
*大允许压力①
MPa |
开关切换次数
次/分 |
压力传感器材料 |
接 口内螺纹 |
重量
kg |
外形尺寸图号 |
订货目录编号 |
| 外壳 |
波纹管 |
| －0.1～0 |
0.0045 |
1 |
20 |
黄铜 |
不锈钢
00Cr17Ni
14Mo2
(316L) |
G1/4″ |
1.0 |
01 |
0810107 |
| －0.1～0.1 |
0.005 |
0810207 |
| －0.1～0.16 |
0.0065 |
0810307 |
| －0.1～0.25 |
0.01 |
0810407 |
| 0～0.1 |
0.0045 |
0811107 |
| 0～0.16 |
0.006 |
0811207 |
| 0.01～0.25 |
0.007 |
0811307 |
| 0.02～0.4 |
0.016 |
2 |
0.85 |
02 |
0811407 |
| 0.03～0.6 |
0.02 |
0811507 |
| 0.03～1 |
0.03 |
0811607 |
| 0.05～1.6 |
0.05 |
5 |
0.9 |
03 |
0811707 |
| 0.05～2.5 |
0.06 |
0811807 |
注：①在实际工作中，即使短暂的压力峰值也不能超过此值。
外形尺寸及安装尺寸（单位：mm）

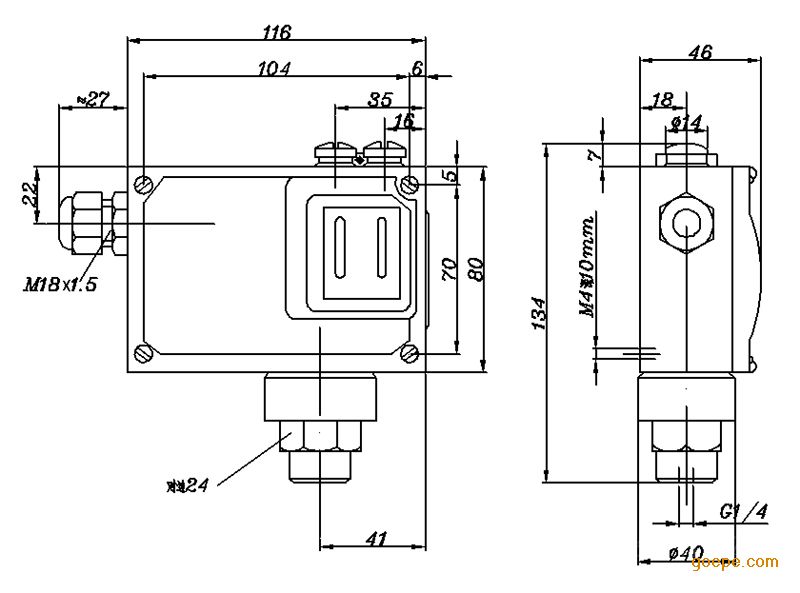

普通型

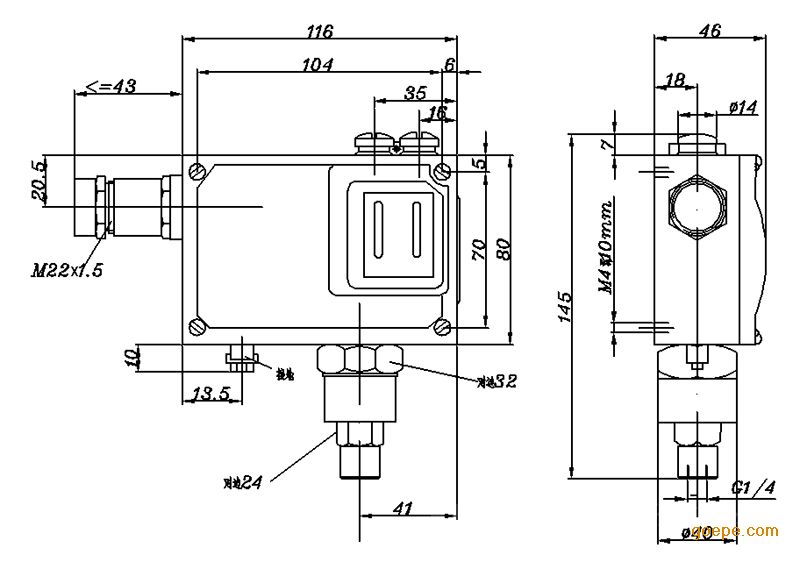

防爆型
附件
可供选用附件目录编号：0574767，0574772，0574773，SC5·470·505。
电气接线图
单刀双掷微动开关作用过程:
接线端1-3压力上升至上切换值接通；
接线端1-2压力上升至上切换值断开。
